Что входит в монтаж уличного освещения под ключ
Установка уличного освещения — это не только крепление светильника на опору, а связанная цепочка от проекта до пусконаладки. Разбираем, из каких этапов состоит работа и что остаётся за границами стандартной сметы.
Полный цикл работ: от проекта до пусконаладки
- Проектирование схемы: расчёт освещённости, подбор мощности светильников и сечения кабеля под длину трассы.
- Разметка на объекте: вынос точек установки опор и кронштейнов по факту, с привязкой к рельефу и существующим сетям.
- Подготовка кабельных трасс: рытьё траншеи, закладка гофры или подготовка воздушной линии между опорами.
- Установка опор и кронштейнов: бетонирование стоек, анкеровка на фасад, выставление угла наклона под светильник.
- Установка светильников: консольные, парковые, подвесные модели и LED-прожекторы — по проектной схеме.
- Сборка уличного щита: автоматы, УЗО, магнитный пускатель, контур заземления линии.
- Пусконаладка: проверка под нагрузкой, настройка фотореле и таймера, сдача объекта.
Какие объекты обслуживаем: дворы, парки, магистрали, частные участки
| Объект | Тип светильника | Высота установки | Особенность монтажа |
|---|---|---|---|
| Дворовая территория | Консольный, подвесной | 4-6 м | Опоры ближе к проездам, защита от вандализма |
| Парк, аллея | Парковый, садовый | 3-5 м | Декоративные опоры, шаг 15-20 м |
| Магистраль, дорога | Консольный, LED-прожектор | от 8 м | Расчёт шага под норматив освещённости трассы |
| Частный участок | Садовый, прожектор | 2,5-4 м | Подключение от домашнего щита, воздушка или траншея |
Мы устанавливаем уличное освещение на четырёх типах объектов — дворовых территориях, парках и аллеях, магистралях и дорогах, частных участках. Тип объекта определяет класс опоры и высоту подвеса: для двора достаточно 4-6 м, для магистрали — от 8 м. Установка уличных светильников на магистрали без расчёта шага опор даёт тёмные зоны между пролётами — пересчитывать схему приходится уже после работ.
Что не входит в стандартный монтаж и почему это важно
- Согласования с акиматом и горсетью: разрешения на подключение к городской линии и земляные работы оформляет заказчик.
- Поставка опор и светильников: оборудование закупается отдельно — бригада ставит то, что согласовано в проекте.
- Земляные работы тяжёлой техникой: экскаватор, бурение под сваи и вывоз грунта — отдельная услуга подрядчика.
- Аварийный ремонт существующей линии: восстановление чужого кабеля или опоры в смету не закладывается.
- Подключение к прибору учёта: работы на стороне энергоснабжающей организации выполняет её персонал.
Проектирование схемы и разметка: с чего начинается установка уличного освещения
До первого колышка на участке идёт расчёт: сколько точек, какая мощность, какое сечение кабеля. Разбираем, как проектируется схема и размечается трасса перед тем, как начнётся установка уличного освещения.
Расчёт освещённости и подбор мощности светильников
Мы рассчитываем освещённость по площади и назначению объекта: для дворов — 4-6 лк, для пешеходных аллей — 6-10 лк, для проезжей части — от 15 лк. Норматив берут из СП и уточняют по фактической геометрии: ширина проезда, высота опор, шаг между ними. При высоте 8 метров консольный светильник на 100 Вт накрывает пятно диаметром около 20 метров, при 6 метрах то же пятно требует уже 60-70 Вт. Световой поток считают не по ваттам, а по люменам: LED на 100 Вт даёт 12-14 тыс. лм, натриевая лампа той же мощности — вдвое меньше. Заниженная мощность на бумаге даёт «пятнистое» освещение на земле — переделывать приходится не светильник, а всю схему расстановки опор.
Разметка трассы и точек установки на объекте
Мы выезжаем на объект и размечаем трассу кабеля и точки установки опор с учётом подземных коммуникаций и границ участка. В Бишкеке перед копкой запрашивают схемы сетей у водоканала, горэлектросети и связистов — в старых кварталах центра карты неполные, поэтому трассу дополнительно проверяют трассоискателем. Точки под опоры разносят так, чтобы свет не перекрывался кронами: в парках Кыргызстана тополя и карагачи дают густую тень, и опору смещают на 1-2 метра от ствола. Разметка «на глаз» без учёта существующих труб и кабелей — самая частая причина повреждений при копке; лучше потратить час на согласование трассы, чем день на ремонт.
Подбор сечения кабеля и защитной автоматики
Мы подбираем сечение уличного кабеля по суммарной нагрузке линии и длине трассы, а в щит ставит автомат защиты и УЗО. Для десяти светильников по 100 Вт при линии 150 метров хватает медного кабеля 3×2,5 мм², но на 300 метрах то же количество точек уже требует 3×4 мм². Автомат берут с запасом 20-30% от номинального тока, УЗО — на 30 мА: на улице важна защита от утечки, когда кабель лежит в земле или в гофре. В заявках клиенты часто пишут коротко — монтаж уличных светильников, — и по одной этой строке уже понятно, что нужен расчёт линии под конкретную протяжённость. На длинной трассе напряжение проседает даже при «правильном» сечении: проверять нужно не только нагрузку, но и протяжённость линии, иначе последние опоры в цепочке светят тусклее первых.
Установка фонарей уличного освещения: опоры, кронштейны, светильники
Несущие конструкции и сами светильники определяют, как ляжет свет на объекте. Ниже разбираем, как ставится опора, чем отличается кронштейн на опору от фасадного и какие типы приборов мы устанавливаем.
Установка опоры освещения: бетонирование и анкеровка
Установка опоры освещения в Eco-Service выполняется двумя способами — бетонированием в грунт или на анкерные болты к готовому фундаменту. Для магистральных сетей берём опоры высотой 8-12 м с бетонированием на глубину 1,5-2 м и подсыпкой из щебня, для парковых аллей — 4-6 м с анкеровкой по разметке. В бишкекских грунтах с высоким уровнем грунтовых вод бетонирование без дренажной подушки даёт просадку опоры уже через сезон: столб уходит в сторону на 2-3°, и светильник перестаёт попадать в расчётную зону. На участках у Аламединского и Ала-Арчинского коллекторов мы добавляем щебёночную подушку 20-30 см и только после неё заливаем бетон.
Кронштейны на опору и на фасад: что выбрать
| Тип кронштейна | Где применяется | Что учитывается | Особенность монтажа |
|---|---|---|---|
| На опору | Магистрали, парки, площади | Вылет 0,8-2 м, угол наклона | Сверление опоры по шаблону |

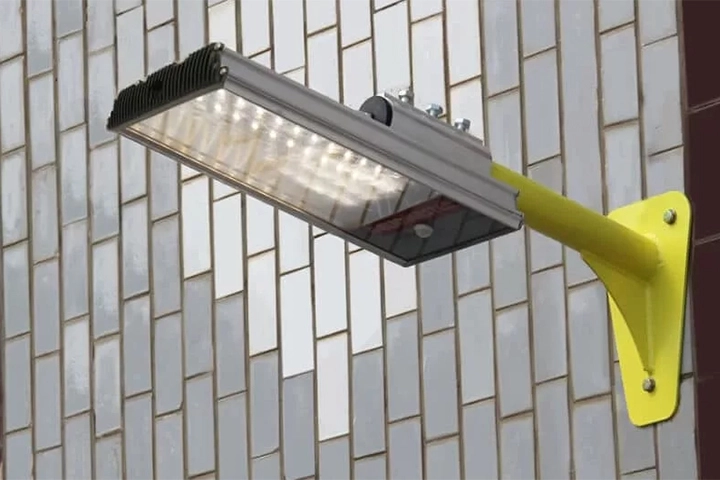

| На фасад | Дворы, узкие проезды, арки | Несущая способность стены | Проверка стены, усиление крепежа |
| На трос | Дворовые проезды без опор | Натяжение, ветровая нагрузка | Монтаж двух анкеров |
| На консоль Г-образной опоры | Дороги, развязки | Высота подвеса светильника | Регулировка угла наклона |
Фасадный кронштейн дешевле полноценной опоры, но на старых панельных домах Бишкека несущую способность стены иногда усиливают — без этого крепление вырывается при ветре свыше 15 м/с.
Установка уличных светильников разных типов: консольные, парковые, подвесные, LED-прожекторы
| Тип светильника | Где применяется | Способ крепления | Высота установки |
|---|---|---|---|

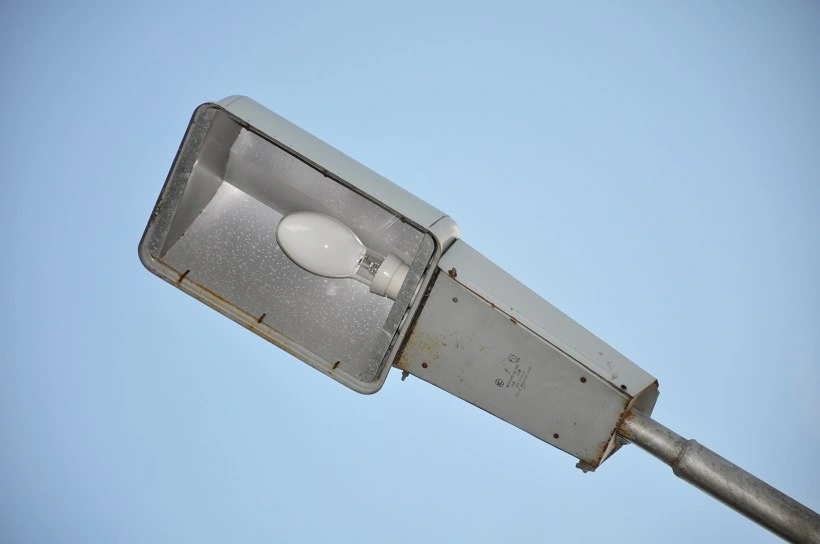

| Консольный | Дороги, магистрали | Кронштейн на опору | 8-12 м |
| Парковый | Аллеи, скверы, бульвары | Прямо на опору или фланец | 3-5 м |

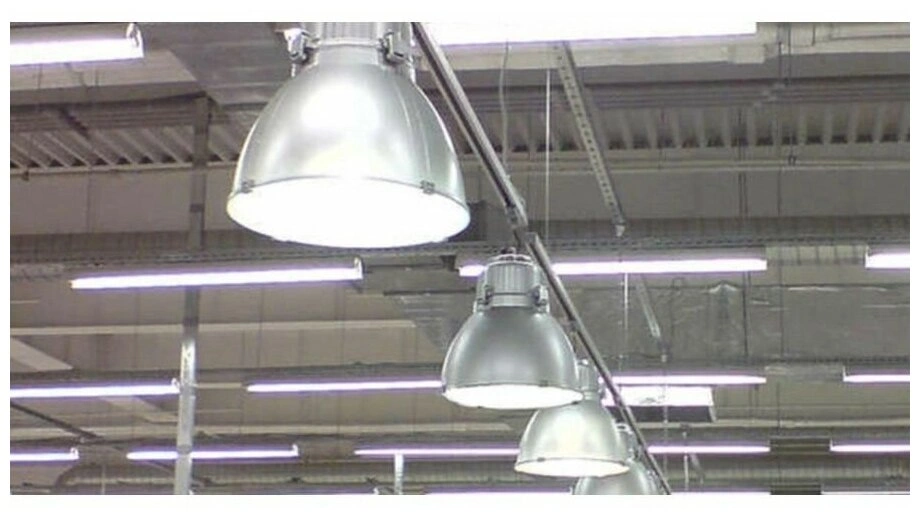

| Подвесной | Навесы, перроны, переходы | Трос или жёсткая подвеска | 4-6 м |

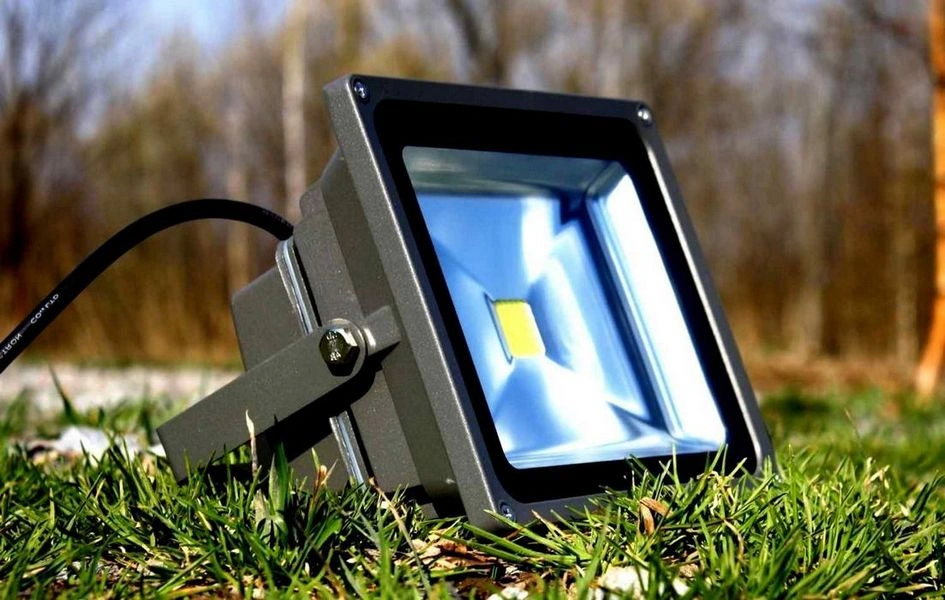

| LED-прожектор | Спортплощадки, парковки, фасады | Кронштейн на опору или стену | 6-10 м |
Установку уличных светильников разных типов мы ведём по одному принципу: сначала проверяем расчётную освещённость на проекте, потом подбираем крепление под конкретную высоту. Подвесной светильник на низкой опоре даёт слепящий эффект, а консольный на парковой аллее — неравномерные пятна света с тёмными разрывами.

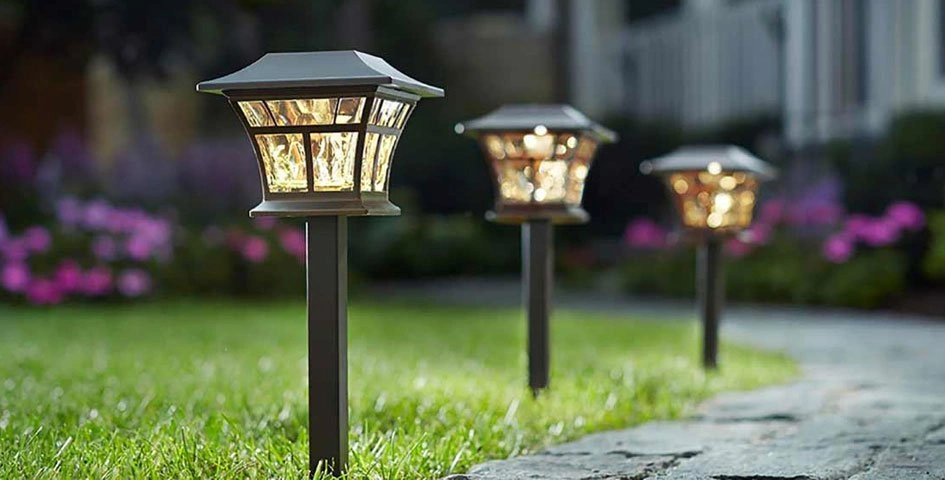

Установка садовых светильников на частном участке
Установка садовых светильников на частных участках в Eco-Service идёт с прокладкой кабеля в гофре на глубине ниже промерзания и подключением к отдельной линии щита. Для дорожек и подсветки клумб ставим приборы на низковольтной линии 12-24 В с трансформатором в щите, для въездной группы — на 220 В с отдельным автоматом. Гофру укладываем в траншею 60-70 см с песчаной подсыпкой, выводы под каждый светильник делаем гильзами, чтобы точка подключения не намокала при поливе. Садовые светильники на низковольтной линии безопаснее в эксплуатации, но требуют трансформатора в щите — это закладывается на этапе проекта, иначе придётся перебирать линию.
Установка фонарей уличного освещения на разных объектах: что меняется в работе
Установка фонарей уличного освещения отличается по объектам: на магистрали приоритет — высота подвеса и равномерность, во дворе — отсутствие засветки в окна. Монтаж фонарей уличного освещения на парковой аллее мы ведём с шагом опор 20-25 м и высотой 3-4 м, чтобы свет ложился мягко и не бил в глаза пешеходам. Во дворах жилых домов Бишкека ставим приборы с экранированием и направляем поток вниз — иначе жители первых этажей жалуются на засветку спален. Освещение спортивной площадки требует прожекторов с углом 60-90° и высоты 8-10 м для равномерного покрытия поля без резких теней. На въездных группах и парковках ТЦ добавляем отдельный контур управления — датчики освещённости и реле времени снижают расход электроэнергии на 25-30% в зимний период.

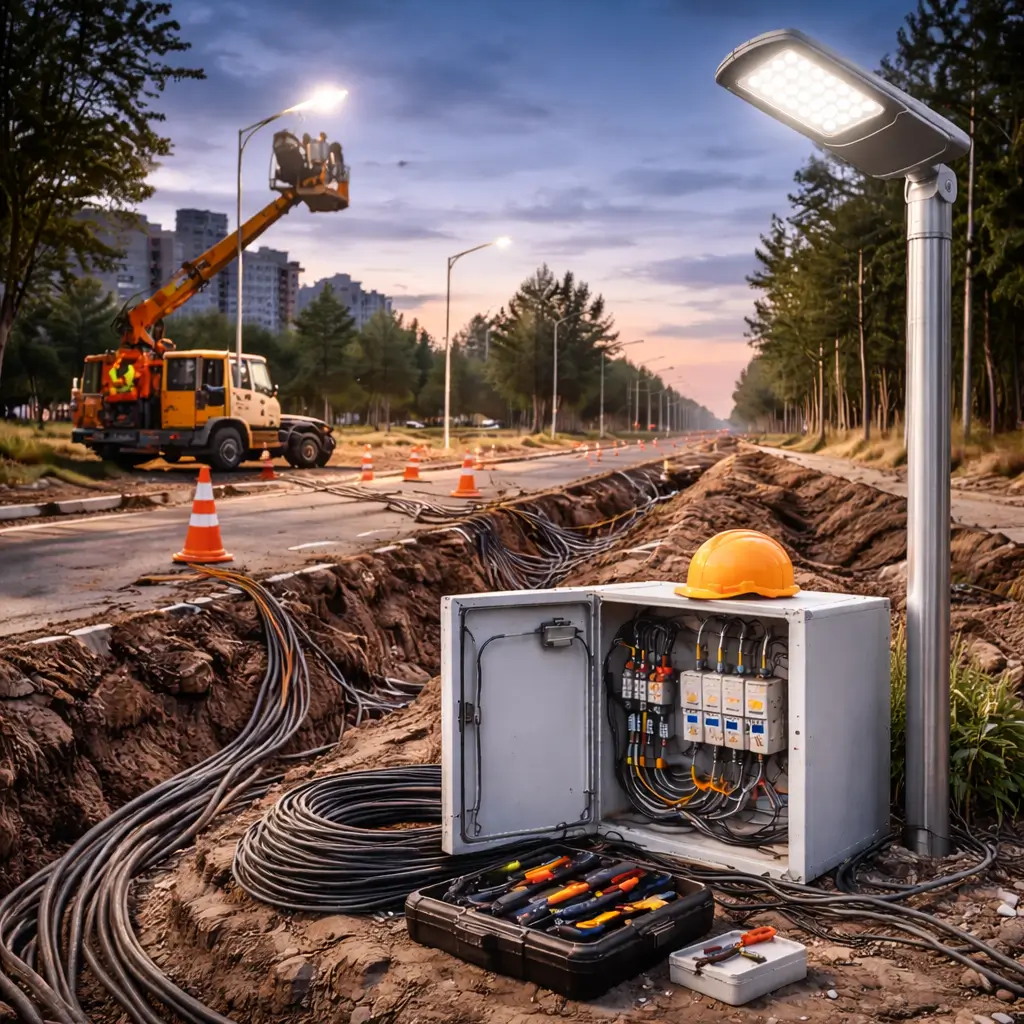

Прокладка кабеля и сборка уличного щита
Кабель связывает разрозненные светильники в единую линию, а уличный щит управляет её питанием и защитой. Разбираем, как выбирается способ прокладки трассы, чем соединяются участки и что устанавливается в узле питания.
Прокладка уличного кабеля: в гофре, в траншее, по воздуху
| Способ прокладки | Где применяется | Глубина или высота | Что учитывается |
|---|---|---|---|
| В гофре в траншее | Дворы, парки, частные участки | 0,7–1,0 м | Защита от грунтовых вод, песчаная подушка |
| Открыто в траншее | Магистрали вдоль дорог | 0,7–1,0 м | Бронированный кабель, сигнальная лента |
| По воздуху на тросовой подвеске | Между опорами через дороги, овраги | 4,5–6 м | Стрела провиса, ветровая нагрузка, УФ-стойкость |
Воздушная прокладка быстрее и дешевле земляной, но на открытых участках кабель в гофре по воздуху разрушается от ультрафиолета за 3–5 сезонов — нужен стойкий к УФ материал. Установка уличных светильников на длинных трассах почти всегда комбинирует два способа: подземный ввод к опоре и воздушный переход между пролётами.
Соединение кабеля муфтой и герметизация стыков
Мы соединяем участки уличного кабеля герметичными муфтами, рассчитанными на влажность и перепад температур. На линии освещения в Бишкеке стыки попадают в зоны с сезонным подтоплением, поэтому термоусаживаемые муфты с клеевым слоем здесь надёжнее зажимных клеммников: они компенсируют линейное расширение провода зимой и не пропускают влагу при оттепели. Каждая муфта маркируется по номеру опоры — при обслуживании линии не приходится вскрывать всю трассу, чтобы найти проблемный стык. Скрутка в распределительной коробке на улице — самая частая точка отказа: окисление контакта проявляется через сезон, и искать причину приходится по всей трассе.
Сборка уличного щита: автоматы, УЗО, магнитный пускатель
- Вводной автомат: защищает линию от перегрузки и короткого замыкания, номинал подбирается по суммарной мощности группы светильников.
- УЗО: отключает питание при утечке тока на землю — обязательный элемент для сети, работающей во влажной среде.
- Магнитный пускатель: коммутирует нагрузку по сигналу от фотореле или таймера, выдерживает частые включения без износа контактов.
- Клеммные группы: разделяют отходящие линии по направлениям, чтобы отключить одну улицу без остановки всей сети.
- Корпус щита: IP54 и выше, с уплотнителем и защитой от прямого солнца.
Контур заземления и защита линии
Eco-Service устанавливает контур заземления для уличной сети освещения — это обязательный элемент защиты от утечки и поражения током. На объектах в Бишкеке контур собирается из вертикальных штырей длиной 3 м, соединённых полосовой сталью 40×4 мм на глубине 0,5–0,7 м, с сопротивлением растеканию не выше 10 Ом для сети 380 В. В поиске клиенты часто формулируют запрос как монтаж уличного освещения цена — и попадают на этот раздел, хотя заземление в смете считается отдельной строкой. Установка уличного освещения на металлических опорах без заземления формально проходит пусконаладку, но при первой же сырости корпус опоры оказывается под потенциалом. Без заземления УЗО в щите может не сработать при пробое изоляции на мокрой опоре — а это уже риск для людей, а не для оборудования.
Автоматика освещения: фотореле, таймеры, пусконаладка
Автоматика снимает ручное включение с оператора и продлевает ресурс светильников. Разбираем, как настраиваются фотореле, таймеры и пусконаладка линии на объектах разного масштаба.
Фотореле: включение освещения по темноте
Eco-Service устанавливает фотореле, которое включает уличное освещение при снижении естественного света и выключает его утром. Датчик освещённости монтируется в уличном щите или на отдельной стойке и коммутируется с магнитным пускателем, который держит ток всей сети — от 6 до 40 светильников в зависимости от объекта. Порог срабатывания регулируется в диапазоне 5-50 люкс: для дворов Бишкека ставим 15-20 люкс, для магистральных участков — 10 люкс, чтобы линия включалась раньше пикового вечернего трафика. Отдельная тема — монтаж садовых светильников: на участках с деревьями датчик часто ловит отражённый свет и срабатывает хаотично, поэтому здесь мы выносим фотоэлемент на отдельную стойку вдали от крон. Датчик нужно ставить так, чтобы на него не попадал свет собственного светильника — иначе линия уходит в цикл «включился-выключился» и ресурс лампы сгорает за сезон.
Таймер освещения: расписание включения по часам
Eco-Service настраивает таймер освещения для работы линии по расписанию — например, с 18:00 до 06:00 или в две смены с паузой ночью. Астрономический таймер сам пересчитывает время включения под сезон: летом линия стартует позже, зимой раньше, без ручной перенастройки щита. Для парков и скверов Бишкека часто задаём две программы — вечернюю до 23:00 и утреннюю с 05:00, между ними освещение выключается и экономит до 30% электроэнергии за месяц. Таймер и фотореле работают в связке: таймер задаёт рамки, фотореле корректирует включение по фактической темноте — так линия не горит днём в пасмурную погоду.
Пусконаладка и проверка линии под нагрузкой
Eco-Service завершает работы пусконаладкой — проверяет каждую точку под нагрузкой, замеряет ток линии и настраивает автоматику. Токовыми клещами снимаем показания по каждой фазе: при питании от трёхфазной сети разница между фазами не должна превышать 10-15%, иначе перекос греет нулевой проводник и автомат выбивает при пиковой нагрузке. Тепловизором проходим по клеммам щита и муфтам — слабый контакт виден по температуре выше 60 °C задолго до отказа. Пусконаладка выявляет перекос нагрузки по фазам и слабые контакты до сдачи объекта — после сдачи поиск такой неисправности стоит дороже.
Что уточняют перед настройкой автоматики
- Тип объекта: для двора хватает одного фотореле, для магистрали с тремя фидерами нужен отдельный контур управления на каждый.
- Сценарий работы: постоянное горение всю ночь или две смены с паузой — от этого зависит выбор таймера.
- Точка установки датчика: на фасаде, опоре или в щите — влияет на защиту от засветки и осадков.
- Резервное управление: ручной переключатель на случай отказа автоматики оставляем на каждом щите.
- Параметры линии: сечение кабеля, количество светильников и мощность определяют уставки автоматов и пускателя.
- Стоимость настройки: расчёт ведём по прайсу после осмотра объекта, отдельно по каждому типу работ.
- Регламент обслуживания: раз в сезон проверяем порог фотореле и точность хода таймера — сбитые настройки дают лишний расход.
Гарантия, сроки и сервис: как Eco-Service ведёт объект
После сдачи объекта работа не заканчивается: важны гарантийный срок, скорость реакции на заявку и плановое обслуживание линии. Разбираем, что входит в сопровождение объекта и как это выглядит на практике.
Гарантия 2 года на монтажные работы
Eco-Service даёт гарантию 2 года на монтажные работы по уличному освещению — от опор и кабельных трасс до щита и автоматики. Двухлетний срок покрывает установку опоры освещения, сборку консольных и парковых светильников, прокладку уличного кабеля в траншее и в гофре, сборку уличного щита с автоматами и УЗО, обустройство контура заземления. Границы прописаны в договоре до начала работ: гарантия не распространяется на расходники (лампы, муфты, крепёж) и на повреждения от внешних причин — обрыв кабеля при земляных работах соседей, удар техники по опоре, скачок напряжения выше расчётного. При гарантийном случае выезд оформляется по акту и чеку, дефект фиксируется фото. Если объект сдавали зимой, первый осмотр проводим после оттайки грунта: подвижка почвы иногда меняет натяжение воздушной линии.
Сроки монтажа: от чего зависит длительность работ
Eco-Service называет срок после разметки трассы: короткая линия на 5-8 точек занимает 2-4 дня, протяжённая магистраль — от недели. На длительность влияют протяжённость трассы, тип прокладки кабеля (в траншее медленнее, по воздуху быстрее), число опор и их бетонирование, объём щита и автоматики. В поиске клиенты чаще всего ищут стоимость установки — и по такому запросу мы сразу считаем смету после выезда на объект, а не по телефону. Дворовая линия на 12 светильников с одной точкой подключения укладывается в 5-7 рабочих дней, а магистраль вдоль дороги с проколом под проезжей частью идёт дольше — здесь добавляются согласования и земляные работы. Зимний монтаж возможен, но земляные работы в мёрзлом грунте удлиняют срок: планировать установку уличного освещения лучше до устойчивых заморозков, тогда траншею роют без отбойника и укладываются в расчётные дни. Ещё один частый запрос — расчёт по типу светильников: по нему видно, что человек уже выбрал тип опор и хочет понять порядок цифр до выезда, поэтому в ответ мы просим фото участка и примерную длину трассы.
Обслуживание линии освещения после сдачи
- Плановый осмотр щита: раз в год проверяем автоматы, УЗО, магнитный пускатель и фотореле под нагрузкой, подтягиваем клеммы.
- Ревизия контактов на опорах: протяжка болтовых соединений и кронштейнов, зачистка окисленных клемм на светильниках до наступления холодов.
- Проверка изоляции кабеля: измерение сопротивления на вводах и в муфтах, поиск просадок на воздушных участках после ветров.
- Замена вышедших светильников: подбор LED-модели той же мощности и цветовой температуры, чтобы участок не выбивался по свету.
- Аварийный выезд: устранение обрыва или короткого замыкания на линии по заявке в течение рабочего дня.
Заключение
Уличное освещение собирается как единая система, где слабое звено обесценивает остальные. Ниже — выводы, которые помогают заложить бюджет и сроки без переделок на объекте.
Главные выводы
- Цепочка работ: монтаж уличного освещения — это проект, разметка, опоры, кабель, щит, автоматика и пусконаладка, а не только установка светильника.
- Расчёт на старте: сечение кабеля и освещённость закладывают на этапе схемы — переделка готовой трассы обходится дороже самого проекта.
- Тип объекта: двор, парк, магистраль и частный участок диктуют класс опоры, высоту подвеса и тип светильника.
- Автоматика: фотореле и таймер снимают ручное управление и продлевают ресурс линии за счёт ровного режима.
- Сервис после сдачи: гарантия 2 года и обслуживание — часть услуги, а не отдельная опция.
- Проверка перед сдачей: замер сопротивления контура заземления и тестовый прогон под нагрузкой выявляют слабые стыки до подачи напряжения на линию.
