Какие бывают кабельные лотки и где какой применяют
Тип лотка выбирают под характер линии: силовая, слаботочка, улица или агрессивная среда. Разбираем шесть основных типов и их назначение на промышленных, коммерческих и инфраструктурных объектах Бишкека.

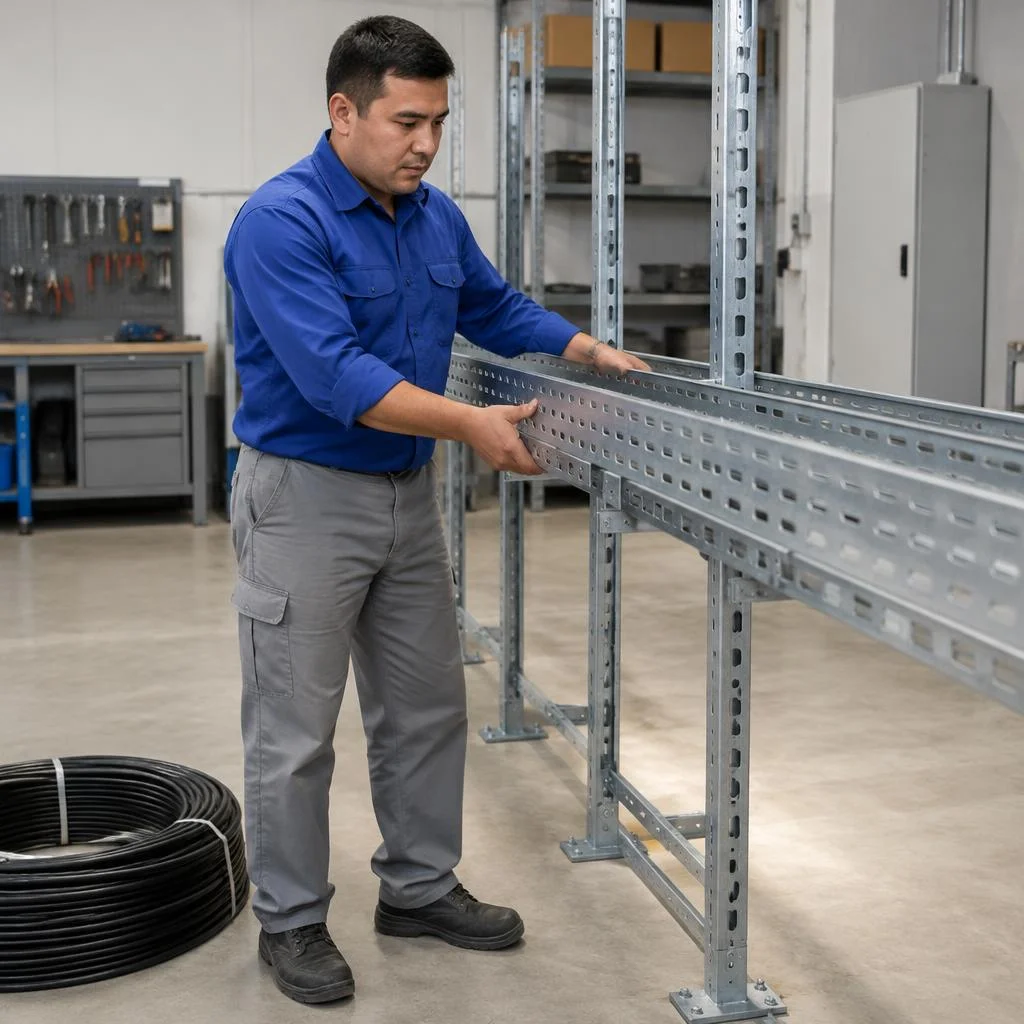

Металлический и перфорированный лоток: для силовых трасс
Металлические и перфорированные лотки мы монтируем под силовые линии на промышленных и коммерческих объектах — перфорация даёт вентиляцию и снижает нагрев кабеля при плотной укладке. На трассах с сечением от 4×95 мм² перфорированный вариант держит рабочую температуру жил на 8-12 °C ниже, чем глухой короб того же типоразмера, а заполнение лотка при этом не превышает 40-50% внутреннего объёма. Промышленные цеха, котельные, насосные станции и распределительные щиты на объектах по улице Ибраимова и в промзоне на Восточной — типовые адреса таких трасс. Прокладка кабельных лотков у нас идёт с шагом опор 1,5-2 метра под нагрузку от 30 до 120 кг на метр погонный. Перфорация важна не только для охлаждения: через неё удобно крепить кабель стяжками и контролировать заполнение лотка при приёмке.

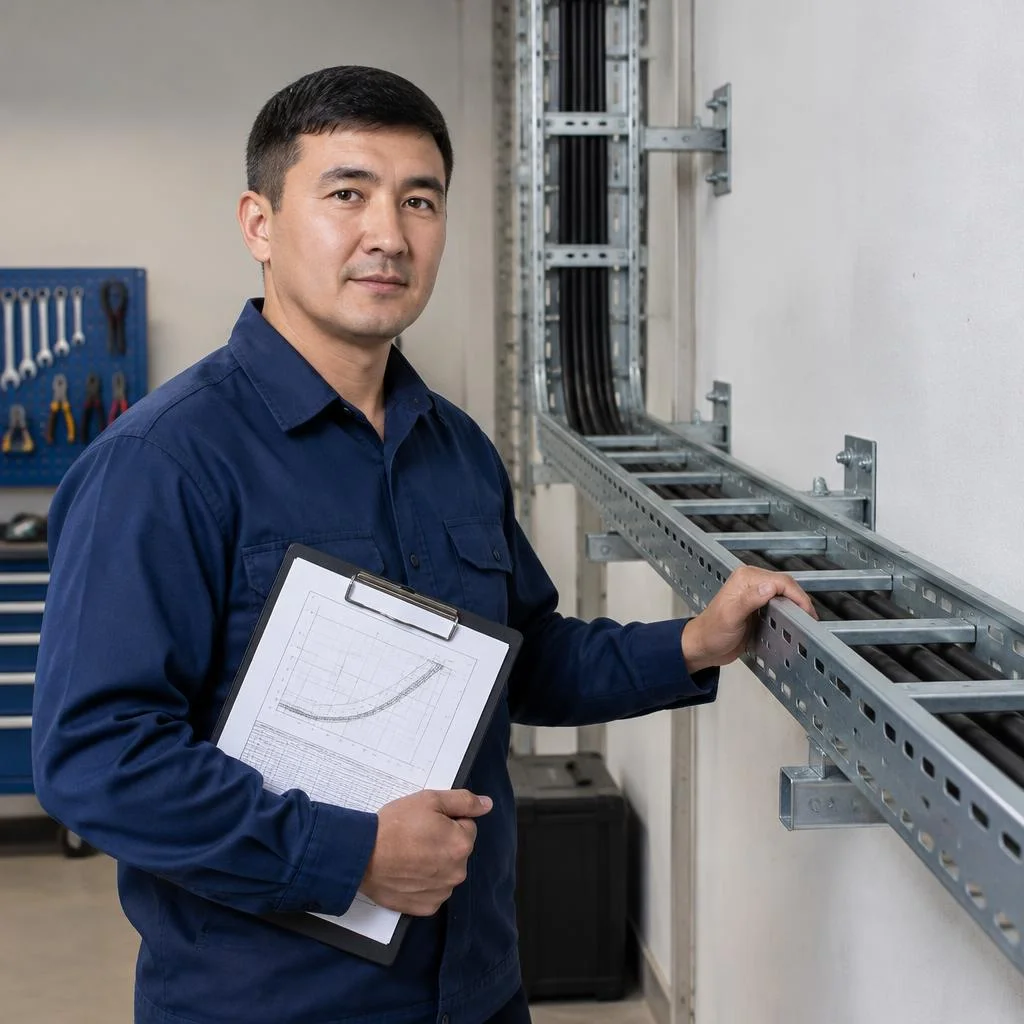

Проволочный и лестничный лоток: слаботочка и тяжёлые трассы
Проволочные лотки мы ставим под слаботочку и СКС, лестничные — под тяжёлые магистрали с большим шагом опор и высокой нагрузкой. Проволочная система диаметром 4-6 мм подходит для витой пары, оптики и сигнальных линий в офисах и серверных: она гнётся на объекте без гибочного станка, режется ножницами по металлу и обходится дешевле коробов в закупке. Лестничный лоток с высотой борта 50-100 мм и несущей способностью до 200 кг на метр применяют на магистралях между цехами и на длинных пролётах, где шаг крепления достигает 3-4 метров. Проволочный лоток легче режется и гнётся на объекте, но требует больше точек крепления — шаг опор у него меньше, чем у лестничного.
Нержавеющий и неперфорированный лоток: агрессивная среда и закрытые трассы
Лотки из нержавеющей стали мы ставим в агрессивных средах и на улице, неперфорированные — там, где нужна защита кабеля от пыли и влаги. Нержавейка марок AISI 304 и 316 идёт на пищевые производства, мойки, наружные участки и объекты с парами реагентов; неперфорированный короб с крышкой по всей длине — на линиях в пыльных цехах, на складах сыпучих материалов и в помещениях с конденсатом. Eco-Service обрабатывает лотки от коррозии с учётом климата Бишкека: континентальные перепады от −25 °C зимой до +40 °C летом ускоряют разрушение цинкового покрытия на открытых участках. Нержавейка дороже в монтаже, но в местных условиях окупается: обычная сталь без покрытия корродирует за 3-5 сезонов на открытых участках.
Сравнение типов лотков по объекту и нагрузке
| Тип лотка | Где применяют | Особенность монтажа |
|---|---|---|
| Металлический | Промышленные объекты, силовые трассы | Требует заземления |
| Перфорированный | Коммерческие здания, вентиляция кабеля | Крепление стяжками через перфорацию |
| Проволочный | Слаботочка, СКС, офисы | Малый шаг опор |
| Лестничный | Тяжёлые магистрали, большие пролёты | Увеличенный шаг крепления |
| Нержавеющий | Улица, агрессивные среды | Специальный крепёж |
| Неперфорированный | Закрытые трассы, защита от пыли | Крышка по всей длине |
Выбор типа лотка определяется средой, типом кабеля и нагрузкой на трассу, а не только ценой за метр. На смешанных объектах часто комбинируют два типа: лестничный на магистрали и проволочный на отводах к оборудованию.
Разметка трассы и расчёт нагрузки: с чего начинается монтаж кабельных лотков
До первого кронштейна идёт инженерная часть — разметка, расчёт нагрузки и схема крепления. От этих трёх документов зависит, выдержит ли трасса вес кабеля и пройдёт ли объект приёмку без переделок.

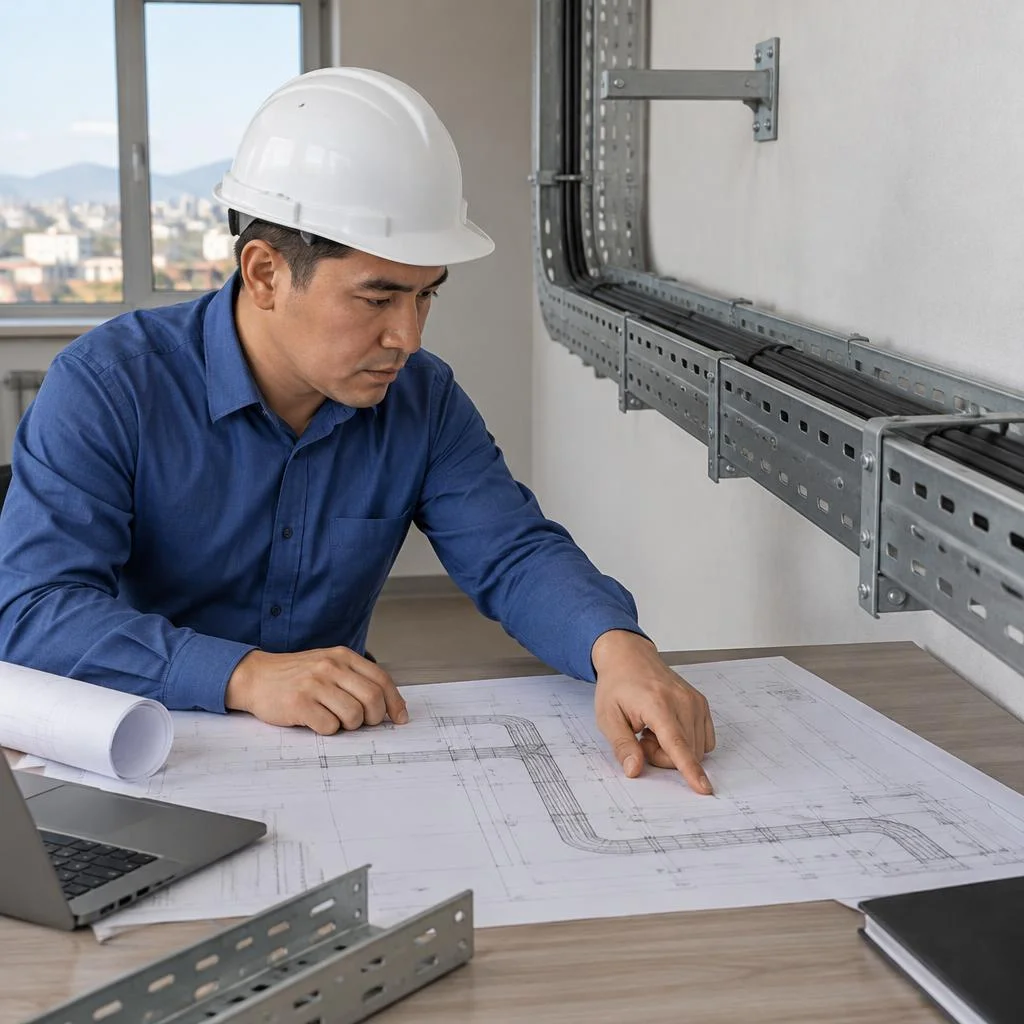

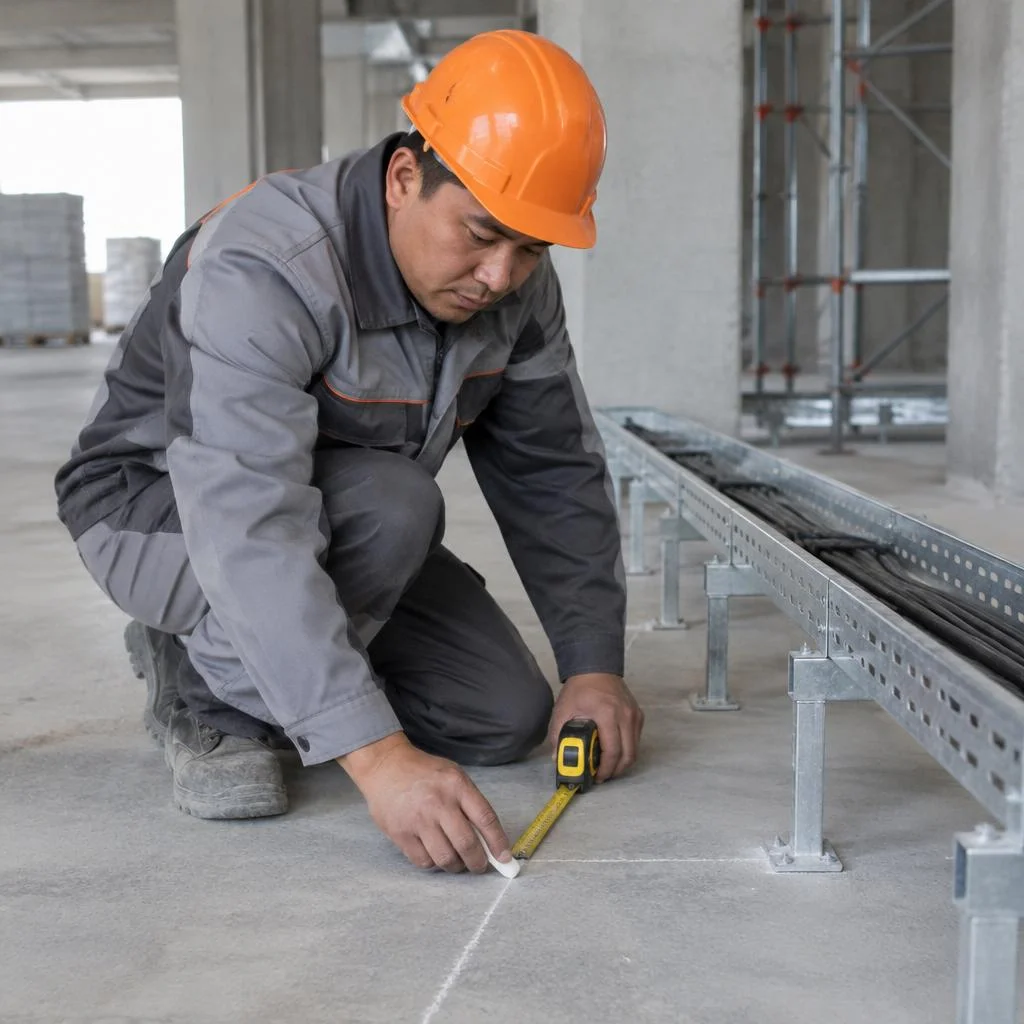

Разметка трассы на объекте
Мы выполняем разметку по факту объекта — с учётом несущих стен, потолочных коммуникаций и точек ввода кабеля. Начинаем с обхода помещений: отмечаем на плане пересечения с вентиляционными коробами, трубами отопления и кабель-каналами, которые уже смонтированы. По ходу трассы заранее фиксируем места горизонтального поворота и вертикального поворота — на каждом из них теряется до 15 см полезной высоты под потолком, и эти потери считаем до закупки лотка. На промышленных объектах Бишкека, где потолки 4-6 метров, разметка занимает от половины дня. Разметку всегда ведут от точки ввода, а не от начала стены: так избегают обрезков лотка и лишних поворотов на трассе.
Расчёт нагрузки на кабельный лоток под конкретный объект
Eco-Service рассчитывает нагрузку на кабельный лоток по суммарному весу кабеля, шагу опор и запасу на заполнение — обычно не более 60% от сечения лотка. Для силовой трассы берём вес меди или алюминия на метр погонный, умножаем на число ниток и прибавляем массу самого лотка с крышкой. Шаг крепления подбираем так, чтобы прогиб между опорами не превышал 1/200 длины пролёта: для проволочного лотка шириной 200 мм это обычно 1,5-2 метра, для лестничного под тяжёлые кабели — 2-3 метра. Заполнение лотка считаем по площади сечения всех кабелей с учётом их диаметров. Запас по заполнению нужен не «на будущее», а для теплового режима: плотно набитый лоток греется сильнее и снижает допустимый ток кабеля.
Схема крепления лотков и согласование трассы с заказчиком
Мы составляем схему крепления лотков с указанием шага кронштейнов, типов анкеров и узлов поворотов, затем согласовываем трассу с заказчиком до начала монтажа. В схеме расписываем каждый узел: где идёт потолочный подвес на шпильке, где кронштейн на стену, где усиленная консоль под тяжёлую нитку кабеля. Для бетона и кирпича подбираем анкеры под конкретную нагрузку на вырыв, для гипсокартонных перегородок — закладные или сквозной крепёж. Согласование идёт по листу с отметками высот и привязкой к осям здания — этот же лист потом уходит монтажникам как рабочая документация. В заявках клиенты часто пишут коротко: нужен полный цикл от разметки до сдачи объекта — и по такому запросу мы сразу понимаем объём работ. Согласованная схема экономит время на объекте: спорные узлы (пересечение с вентиляцией, проход через стену) решаются на бумаге, а не в процессе. Монтаж кабельных лотков на объекте без согласованной схемы почти всегда упирается в переделки на этапе приёмки.
Монтаж кабельных лотков: крепление, узлы и повороты
Монтаж лотка — это не только сам лоток, но и несущая система: кронштейны, подвесы, траверсы и фасонные элементы, из которых собирается целая трасса. Разберём, как крепят лоток к стене и потолку, где нужны усиленные консоли и какие узлы ставят на поворотах.

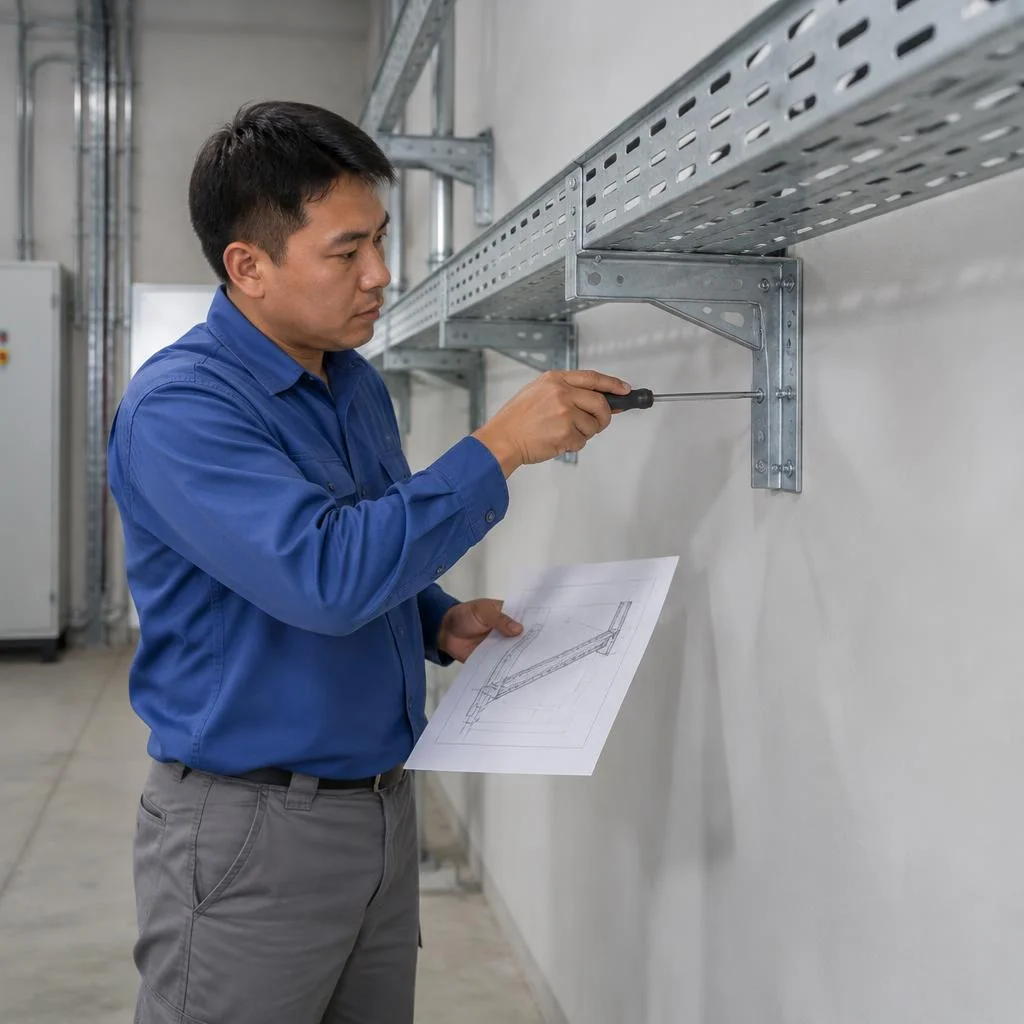

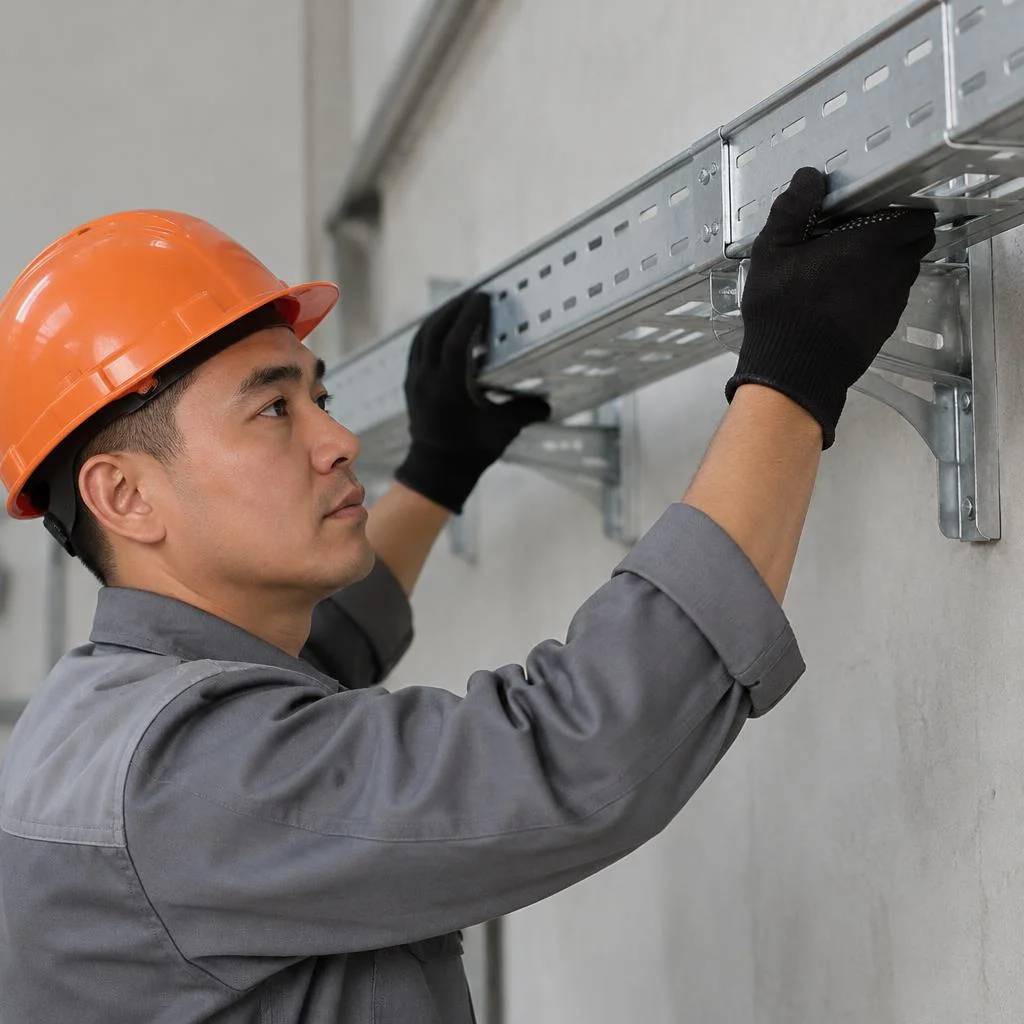

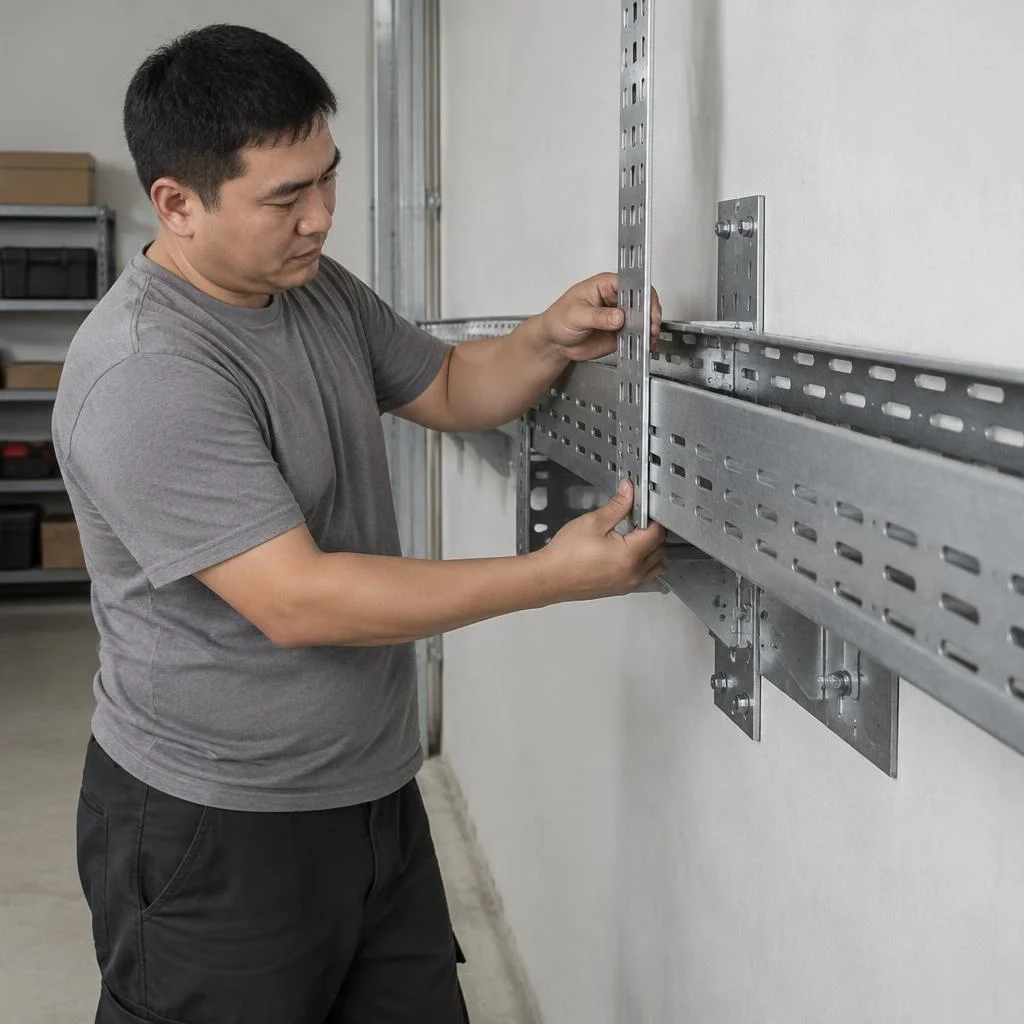

Крепление лотка к стене и потолку: кронштейны, подвесы, анкеры
Eco-Service крепит лотки к стене на кронштейны, к потолку — на подвесы, несущие элементы фиксируем анкерами с учётом материала основания. На кирпичных стенах старой кладки и пустотелом бетоне клиновой анкер держит слабо, поэтому переходим на химический или сквозной крепёж через плиту. Шаг опор считаем по весу заполненной трассы: пустой лоток весит немного, но с силовым кабелем нагрузка на точку крепления растёт в разы. На объектах в Бишкеке со старым бетоном и пустотелым кирпичом анкер подбирают по пробному затягу до серийного монтажа, иначе кронштейн вырывает под нагрузкой уже через месяц. Монтаж трассы начинается именно с проверки основания — этот этап определяет, какой крепёж выдержит вес заполненной трассы. Монтаж кабельного лотка цена зависит от типа опоры и крепежа, поэтому пробный узел согласовывают до старта работ.

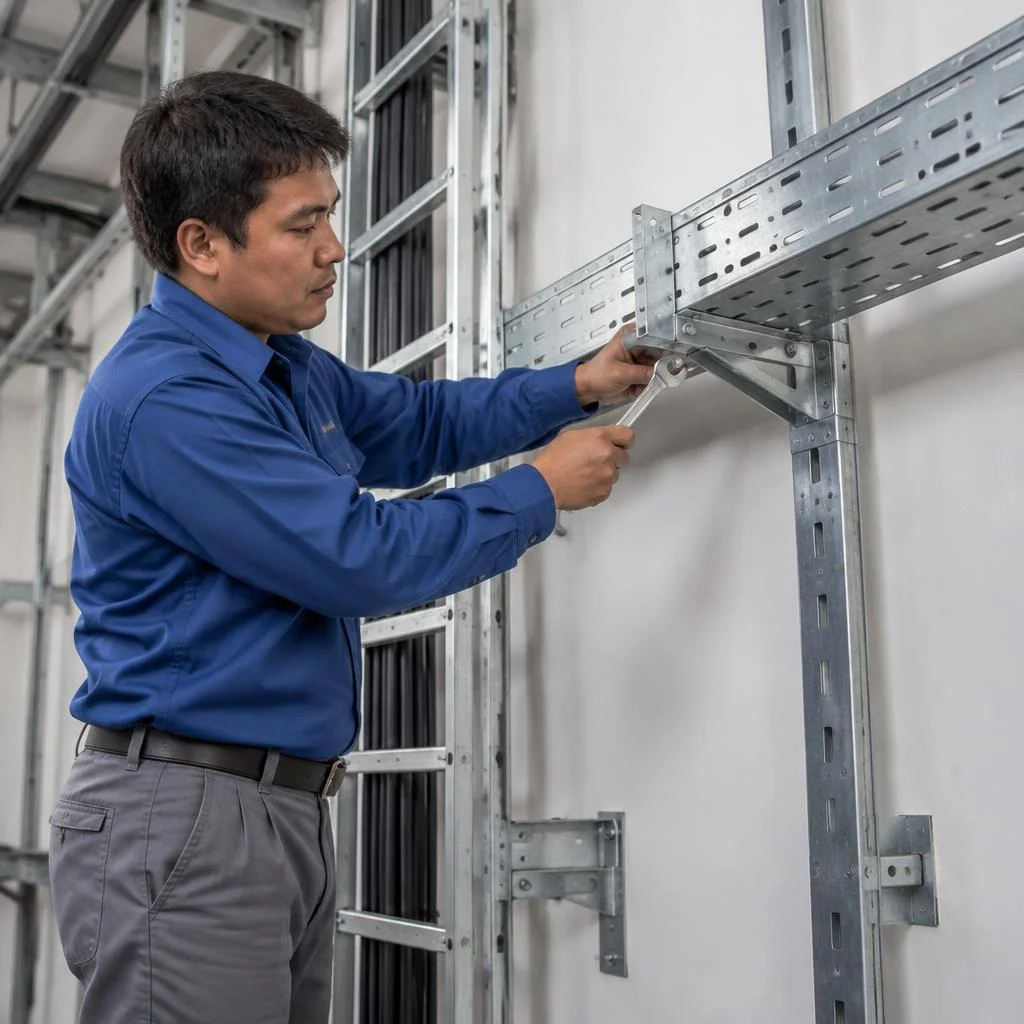

Траверсы и усиленные консоли под лоток
Траверсы и усиленные консоли мы ставим на широких лотках и в местах с повышенной нагрузкой — например, на магистралях с силовым кабелем большого сечения. Траверса работает как несущая поперечина: она распределяет вес между двумя точками крепления и не даёт лотку играть при полке от 300 мм и выше. Усиленная консоль нужна там, где шаг опор вынужденно увеличен — обход вентиляции, балок, технологического оборудования. Стандартная консоль при пролёте больше метра даёт заметный прогиб, и лоток провисает между точками. Усиленная консоль не заменяет расчёт: если шаг опор завышен, даже мощная деталь даёт прогиб лотка между точками крепления.
Повороты, тройники, крестовины и переходники ширины
Мы монтируем горизонтальные и вертикальные повороты, тройники, крестовины и переходники ширины — они позволяют обойти препятствия и развести трассу без резких изгибов кабеля. Горизонтальный поворот меняет направление в плоскости потолка, вертикальный — переводит трассу между уровнями, например с отметки 3,5 м на 2,7 м при спуске к щиту. Тройник кабельный даёт отвод к оборудованию, крестовина лотка собирает пересечение двух магистралей, а переходник ширины стыкует участки разной полки — скажем, 200 и 400 мм. Радиус изгиба кабеля важнее геометрии лотка: если фасонный элемент заставляет кабель гнуться круче нормы, узел переделывают, а не «дотягивают». Поэтому фасонину подбирают под марку кабеля ещё на этапе схемы, а не по факту на объекте.
Узлы трассы и их назначение
| Элемент | Назначение | Где ставится |
|---|---|---|
| Кронштейн на стену | Крепление лотка к стене | Вертикальные участки |
| Потолочный подвес | Крепление к потолку | Горизонтальные магистрали |
| Траверса под лоток | Несущая поперечина | Широкие лотки |
| Консоль усиленная | Усиленное крепление | Повышенная нагрузка |
| Горизонтальный поворот | Смена направления в плоскости | Обход стен и колонн |
| Вертикальный поворот | Переход между уровнями | Спуски и подъёмы |
| Тройник кабельный | Разветвление трассы | Отводы к оборудованию |
| Крестовина лотка | Пересечение трасс | Магистральные узлы |
| Переходник ширины | Стык лотков разной ширины | Переход между участками |
Фасонные элементы заказывают вместе с лотком: добор по ходу монтажа удлиняет сроки и даёт несовпадение по покрытию.
Прокладка кабеля в лотке: заполнение, изгибы и заземление
После монтажа несущей системы начинается укладка кабеля. Здесь решают три параметра: заполнение лотка, минимальные радиусы изгиба и обязательное заземление металлической трассы.

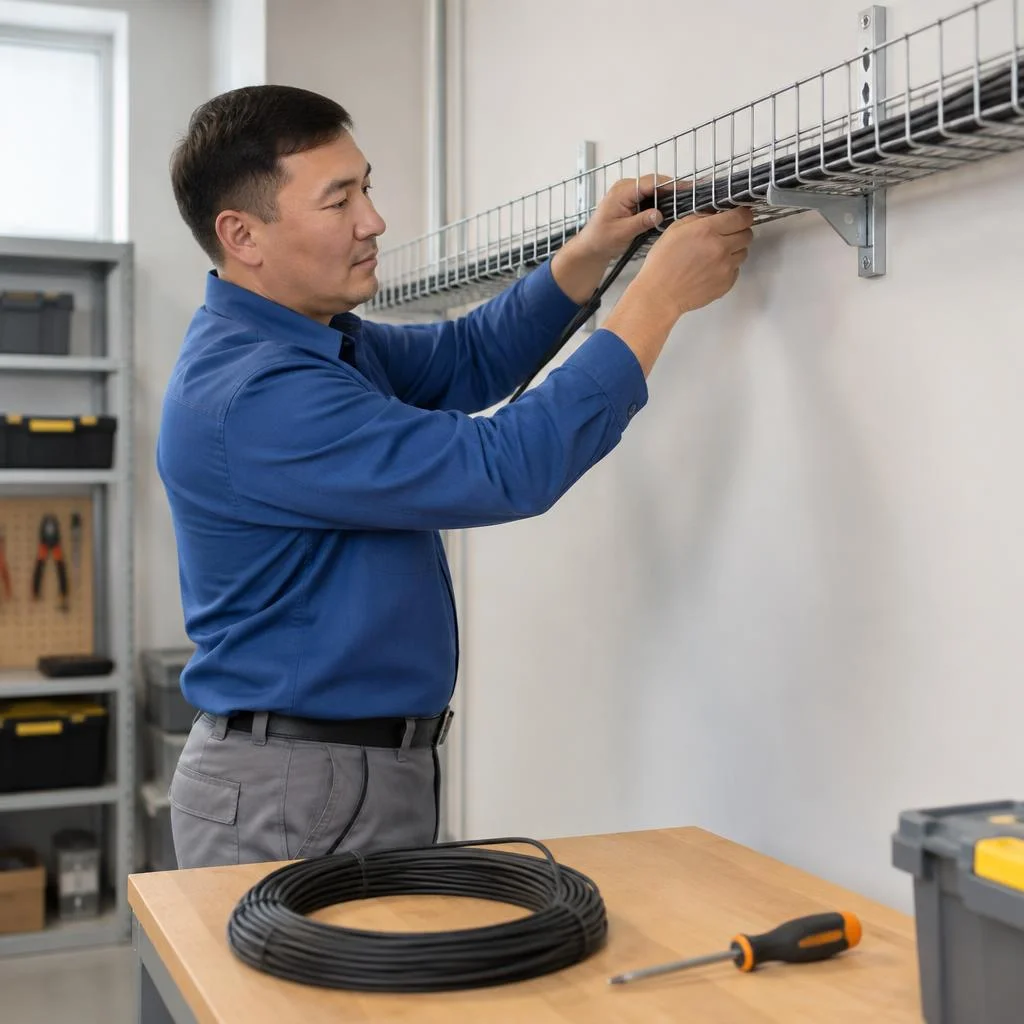

Укладка кабеля в лоток: заполнение и радиус изгиба
Мы выполняем укладку кабеля в лоток с заполнением не более 60% и соблюдением минимального радиуса изгиба для каждого типа кабеля. Для силовых линий сечением до 16 мм² радиус закладываем не меньше десяти диаметров кабеля, для контрольных и слаботочных — не меньше шести. В лестничных и перфорированных системах кабель фиксируем стяжками каждые 300-400 мм, чтобы при протяжке он не сползал к низшей точке пролёта. Монтаж на объектах с плотной трассой требует запаса по длине на поворотах: натянутый кабель при температурном расширении выдавливает крепёж и деформирует изоляцию. На пучках из пяти и более линий оставляем воздушный зазор между рядами — он снимает нагрев и упрощает последующую замену отдельной жилы.
Заземление металлических лотков
Мы выполняем заземление металлических лотков — это обязательное требование для силовых трасс, без него объект не пройдёт приёмку. Каждую секцию соединяем медной перемычкой сечением 6 мм² на болт М6, а саму трассу подключаем к контуру заземления здания не реже чем через каждые 20 метров и на обоих концах линии. Заземляют не только лоток, но и каждый стык: если секции соединены без перемычки, continuity трассы теряется на разрыве покрытия. Перед закрытием трассы прозваниваем её омметром — переходное сопротивление между дальними точками не должно превышать 0,05 Ом.
Антикоррозийная обработка и уклон трассы
Мы обрабатываем лотки от коррозии с учётом климата Бишкека и задаём уклон на участках, где возможно скопление влаги. В неотапливаемых складах и на открытых эстакадах применяем лоток из нержавеющей стали либо горячеоцинкованный с дополнительным слоем цинконаполненной грунтовки на срезах и местах сверления. Уклон выставляем 2-3 мм на погонный метр в сторону дренажной точки. Уклон нужен не только на улице: в неотапливаемых помещениях конденсат стекает по лотку к низшей точке, и без уклона влага стоит в лотке. Такой подход к монтажу трассы продлевает срок службы без перекраски на годы вперёд.
Нормативы и типовые ошибки при прокладке кабелей в лотках
Часть дефектов на трассе видна сразу после монтажа, часть проявляется только при приёмке или спустя месяцы эксплуатации. Разбираем, что именно нормируется и где монтажники промахиваются чаще всего.
Что нормирует ПУЭ и ГОСТ при монтаже лотков
ПУЭ и ГОСТ задают шаг крепления, допустимое заполнение лотка, радиусы изгиба кабеля и требования к заземлению металлических трасс. Правила устройства электроустановок привязывают шаг опор к расчётной нагрузке на погонный метр, а профильные ГОСТы на лотки и крепёж — к толщине металла, несущей способности консоли и анкерного узла. Допустимое заполнение по сечению держат в пределах 35-50% для силовых линий и до 50-60% для слаботочных, а минимальный радиус изгиба кабеля с медной жилой составляет 6-10 наружных диаметров в зависимости от типа изоляции. Заземление металлической трассы нормируется отдельно: лоток обязан иметь непрерывную цепь с сопротивлением, соответствующим системе уравнивания потенциалов. Нормативы дают диапазон, а не готовое число: шаг крепления выбирают по нагрузке и типу лотка, поэтому типовая схема из интернета часто не подходит объекту — считайте прогиб под конкретную трассу.
Типовые ошибки при монтаже кабельных лотков
- Завышенный шаг крепления: лоток прогибается под весом кабеля между опорами, дефект усиливается со временем.
- Плотное заполнение: кабель греется, снижается допустимый ток, изоляция стареет быстрее расчётного срока.
- Отсутствие заземления: металлическая трасса не проходит приёмку и не выполняет защитную функцию.
- Резкие изгибы: нарушен радиус изгиба кабеля на поворотах, жила деформируется и теряет проводимость.
- Нет запаса на поворотах: кабель натянут и давит на крепёж, узлы расшатываются при температурных подвижках.
Чем оборачиваются ошибки при сдаче объекта
Прокладка кабелей в лотках не терпит приблизительных решений: завышенный шаг крепления видно не сразу — лоток стоит ровно, но под нагрузкой прогибается между опорами, и дефект проявляется через месяцы эксплуатации. Инспектор при приёмке проверяет непрерывность заземляющей цепи, фактическое заполнение по сечению, соответствие радиуса изгиба на поворотах и состояние крепежа под нагрузкой. Укладка трассы с запасом по несущей способности и корректным заземлением обходится дешевле, чем переделка после замечаний: демонтаж, замена крепежа и повторная сдача растягивают сроки объекта на недели. В нашей практике на коммерческих объектах Бишкека чаще всего приходится переделывать именно узлы на поворотах — там экономия на траверсах и консолях даёт максимальный прогиб, а исправлять приходится уже смонтированную трассу под напряжением соседних линий.
Гарантия, приёмка и сервисное обслуживание трасс
После монтажа остаётся не только готовая трасса, но и обязательства подрядчика: приёмка, гарантийный срок и обслуживание. Разбираем, что именно фиксируется при сдаче и как устроен пост-монтажный сервис.
Приёмка объекта и акт сдачи
Мы сдаём объект по акту: заказчик получает схему трассы, протокол замера сопротивления заземления и подтверждение соответствия смонтированных узлов проекту. В пакет входят исполнительная схема крепления лотков с привязкой к осям здания, ведомость использованных кронштейнов и подвесов, а также акты на скрытые работы — анкерное крепление и заземляющий контур. На промышленных объектах в Бишкеке приёмку ведёт технадзор заказчика, и мы проходим её без замечаний, потому что узлы трассы проверяются по чек-листу на каждом этапе, а не в конце. Акт сдачи фиксирует не только факт работ, но и точки обслуживания — по нему проще найти конкретный узел при последующем ремонте или расширении трассы.
Гарантия 2 года и сервисный центр в столице
Eco-Service даёт гарантию 2 года на монтаж кабельных лотков, сервисный центр работает в Бишкеке с очным приёмом заявок. Гарантийный срок распространяется на крепёж, узлы поворотов, траверсы и заземляющие соединения; при обращении мастер выезжает на объект, сверяет состояние трассы с актом сдачи и устраняет дефект. Заявки принимаются круглый год, срок реакции зависит от загрузки, но аварийные случаи — провис лотка, разошедшийся стык, нарушение заземления — берутся в работу в первую очередь. Если клиент сравнивает подрядчиков по параметру монтаж кабельных лотков цена, стоит смотреть не только на смету: гарантия покрывает не только крепёж, но и узлы трассы, а если поворот или стык разошёлся по нашей вине, выезд и переделка идут за счёт сервиса.
Обслуживание кабельных трасс после монтажа
Мы обслуживаем кабельные трассы после монтажа: проверяем крепёж, заземление и состояние покрытия по регламенту. Плановый осмотр включает протяжку болтовых соединений на кронштейнах и консолях, замер сопротивления заземляющего контура, визуальный контроль антикоррозийного слоя и проверку заполнения лотка — не появилось ли провисаний кабеля на изгибах. На складах и производственных площадках столицы осмотр проводят раз в полгода, в офисных центрах достаточно ежегодного визита. Плановый осмотр дешевле аварийного ремонта: ослабший кронштейн находят за минуты, а упавший лоток с кабелем останавливает работу объекта.
Заключение
Монтаж кабельных лотков держится на трёх опорах: верно выбранный тип под среду, точный расчёт до монтажа и аккуратная укладка с заземлением. Ниже — короткие выводы, которые стоит держать под рукой при планировании трассы.
Главные выводы
- Тип лотка — под среду и нагрузку: металлический, перфорированный, проволочный, лестничный или нержавеющий подбирают по типу кабеля, влажности и массе трассы, а не по цене за метр.
- Проект до монтажа: разметка, расчёт нагрузки и схема крепления определяют, пройдёт ли объект приёмку без переделок.
- Укладка по нормам: заполнение лотка не более 60%, радиус изгиба кабеля — по его паспорту, заземление металлических лотков обязательно на всей трассе.
- Фасонные элементы заранее: повороты, тройники, крестовины и переходники ширины закладывают в спецификацию сразу — добор по ходу удлиняет сроки на дни.
- Приёмка и обслуживание: акт сдачи фиксирует объём работ, а плановый осмотр креплений и антикоррозийного покрытия продлевает срок службы трассы.
