Что такое АВР и когда он нужен в Бишкеке
АВР автоматически переключает питание между основной сетью и резервным источником, когда напряжение пропадает или выходит за допустимые пределы. Для столицы Кыргызстана и пригородов это не опция, а способ защитить технику и не остаться без света.
Что такое автоматический ввод резерва и как он работает
Устройство автоматически переключает нагрузку с основной сети на резервный источник при пропадании или выходе напряжения за допустимые пределы. В базовой однофазной схеме реле контроля напряжения следит за вводом, а контактор по его команде разрывает цепь основной линии и замыкает резервную; вводной автомат защищает оба плеча от перегрузки и короткого замыкания. Схема работает без участия человека: при возврате сети в норму нагрузка так же автоматически уходит обратно на основной ввод. Ключевой параметр — время переключения: у релейных схем оно измеряется десятыми долями секунды, и именно от него зависит, «переживёт» ли нагрузка провал. Установка защиты для холодильников и насосов требует намеренной задержки — 5-10 секунд, чтобы компрессор успел сбросить давление и не стартовал под нагрузкой.
Почему в Бишкеке АВР ставят не «на всякий случай»
В столице и пригородах отключения и просадки напряжения — регулярное явление, поэтому АВР защищает не только от полного пропадания света, но и от скачков, губящих технику. В частном секторе на окраинах — в жилмассивах Ак-Орго, Кок-Жар, Маевка — сети перегружены, и вечерний пик даёт просадку ниже 180 В, при которой холодильник или котёл уже не запускаются. Отдельная проблема — «плавающий ноль» и перекос фаз в трёхфазной сети: без контроля напряжения на каждой фазе часть оборудования выходит из строя даже без отключения, а на одной фазе напряжение подскакивает до 300 В и выше. Для дома с газовым котлом и насосной станцией реле контроля напряжения окупается за один сезон — ремонт платы котла сопоставим с монтажом всей защиты, а монтаж АВР занимает у бригады один рабочий день.
Кому АВР нужен в первую очередь
- Частный дом: котёл, насосная станция и холодильник не переносят длительных отключений — резервный ввод держит их в работе.
- Офисный щит: серверы, роутеры и кассовая техника требуют переключения за десятые доли секунды и ровной синусоиды.
- Магазин: холодильные витрины при простое больше часа теряют товар — резерв окупается одной сменой.
- Производство: остановка станка на перезапуск линии обходится дороже монтажа, поэтому ставят схему с приоритетом генератора.
- Серверная стойка: здесь критично качество синусоиды резервного источника — генератор с «грязным» выходом сводит пользу защиты к нулю.
- Насосная станция: без контроля фаз двигатель сгорает за минуты перекоса, поэтому защиту ставят вместе с автоматикой переключения.
Через Eco-Service можно заказать монтаж под конкретную нагрузку — от частного дома до серверной стойки.
Виды АВР: какую схему выбрать под вашу сеть
Выбор схемы определяется числом фаз, мощностью нагрузки и типом резервного источника. Разберём варианты, которые мы монтируем чаще всего на объектах разного масштаба.
Однофазный и трёхфазный АВР: в чём разница
Однофазный АВР мы ставим в квартирах и небольших домах на ввод до 63 А, трёхфазный — на производстве и объектах с мощными двигателями, где нельзя терять фазу. Между этими двумя исполнениями лежит разница в селективности: однофазная схема контролирует одну пару «фаза-ноль», трёхфазная следит за тремя линиями одновременно и разрывает все полюса при аварии на любой из них. Подключение АВР к трёхфазной сети Eco-Service выполняет с пофазным контролем напряжения, чтобы обрыв на одной линии не остался незамеченным. В трёхфазной схеме нельзя экономить на контроле каждой фазы: при обрыве одной из них однофазные потребители получают перенапряжение, и защита должна срабатывать быстрее, чем выйдет техника.
Схема на реле контроля напряжения и на контакторах
Мы собираем схему на реле контроля напряжения для бытовых щитов и на контакторах — для нагрузок, где нужна коммутация больших токов и чёткая логика приоритетов. Реле занимает один модуль на din-рейке и подходит для ввода до 63 А: оно отслеживает выход напряжения за заданные границы и подаёт сигнал на переключение. Контакторная сборка держит токи в сотни ампер, работает с трёхфазными двигателями насосов и станков, а логику задаёт отдельный контроллер. Настройка порога переключения — отдельная операция: уставку по нижней и верхней границе выставляют под реальную сеть объекта, а не по средним значениям. Если выставить порог «по паспорту», АВР будет срабатывать на каждую просадку и быстро износит контактор.
АВР с байпасом и с приоритетом генератора
Байпас даёт ручной обход автоматики для обслуживания без отключения объекта, а приоритет генератора делает резервный источник основным, пока он работает. Байпас — это отдельный рубильник, который вводит питание напрямую, минуя автоматику: мастер снимает щит с обслуживания, не гася нагрузку. Приоритет генератора нужен там, где резерв включается надолго: пока генератор работает, схема держит питание от него и не возвращает нагрузку на сеть до команды. Блокировка от встречного напряжения исключает одновременную подачу двух источников — без неё возможна авария на вводе. Байпас обязателен на объектах, где остановка недопустима: без него любая ревизия щита означает простой, а с ним автоматику выводят из схемы за минуту.
Сравнение вариантов АВР по объектам
| Тип объекта | Схема АВР | Резервный источник | Что входит в монтаж |
|---|---|---|---|
| Квартира, дом | Однофазный, на реле | Генератор / ИБП | Монтаж на din-рейку, настройка порога |
| Офис, магазин | Однофазный / трёхфазный | Генератор | Сборка щита, автоматы защиты |
| Производство | Трёхфазный, на контакторах | Генератор | Щит, кабель, заземление |
| Серверная стойка | Однофазный с байпасом | ИБП / генератор | Байпас, селективность |
| Насосная станция | Трёхфазный | Генератор | Заземляющий контур, пусконаладка |
| Дом с солнцем | Гибридный каскад | Солнце + генератор | Инвертор, приоритеты источников |
Стоимость монтажа зависит от схемы и объёма работ — итог считают после осмотра щита. Для гибридных систем (сеть + солнце + генератор) схема строится каскадом, и порядок приоритетов задаётся заранее — иначе источники «конфликтуют» между собой.
Монтаж АВР с генератором и солнечными панелями
Генератор и солнечные панели предъявляют к автоматике разные требования: одному нужен цикл охлаждения после отключения, второму — согласование с инвертором. Разберём, как мы связываем источники в одну схему.

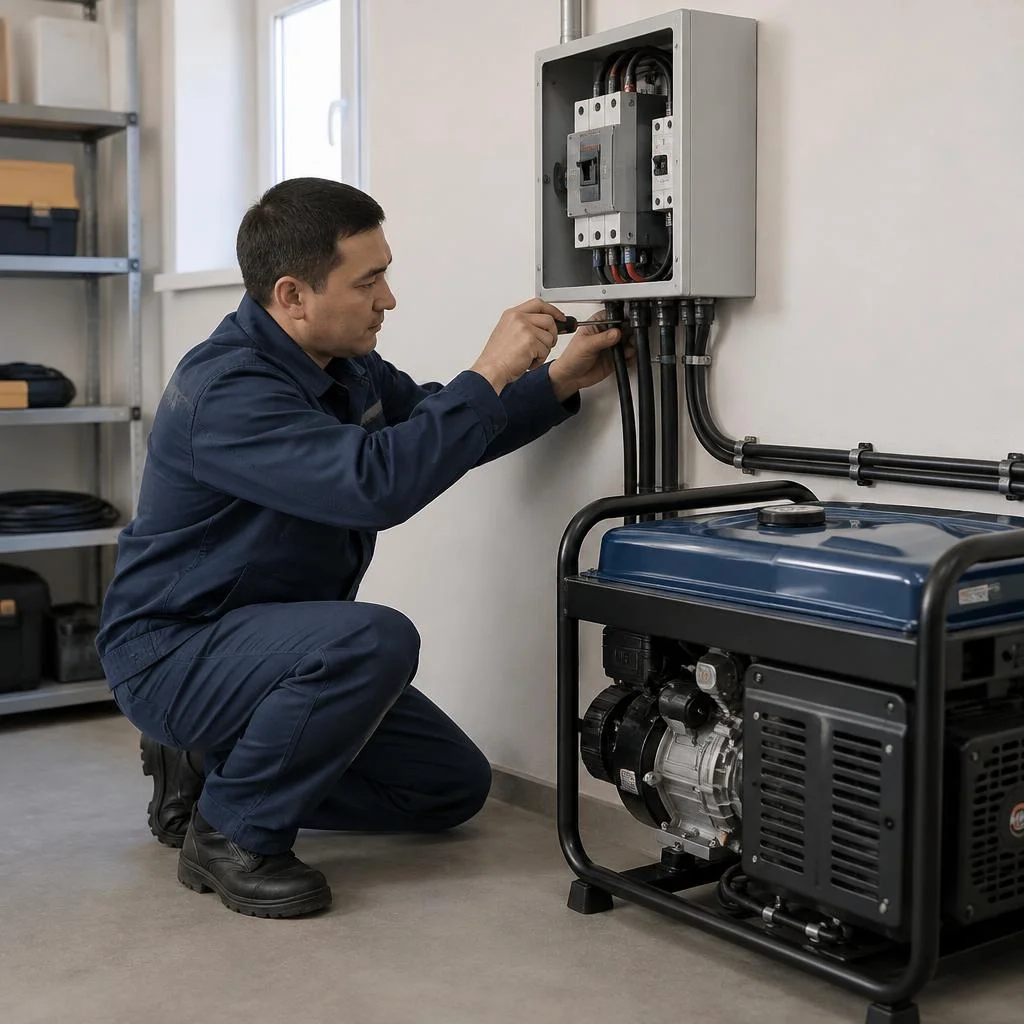

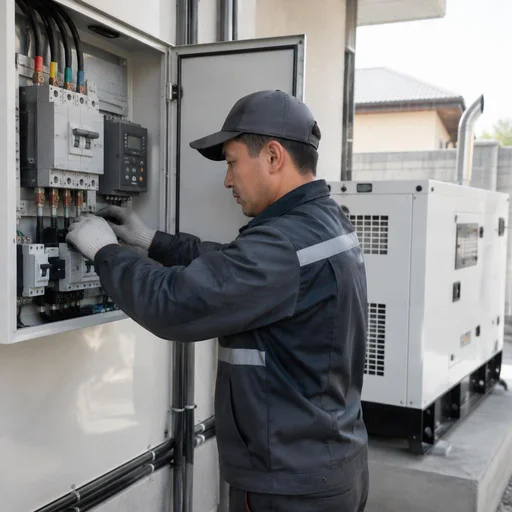

Подключение АВР к генератору
Мы подключаем автоматику к генератору так, чтобы при появлении сети нагрузка возвращалась на неё, а генератор отрабатывал цикл охлаждения и отключался. Между генератором и сетью ставим механическую и электрическую блокировку от встречного напряжения: контактор сети и контактор генератора физически не могут замкнуться одновременно. На однофазном вводе монтируем двухпозиционный переключатель с моторным приводом, на трёхфазных — контакторную схему с реле контроля фаз и выдержкой 10-15 секунд на возврат. Если генератор с автозапуском, добавляем контроллер, который даёт команду на старт после трёх секунд отсутствия сети и на останов — после пяти минут работы на охлаждение. Между генератором и сетью обязательна механическая и электрическая блокировка от встречного напряжения — без неё возможна подача генератора «в сеть» с повреждением оборудования и травмой персонала сетевой организации. Работы с генератором в Eco-Service всегда включают проверку блокировки под нагрузкой.
АВР для солнечных панелей и инвертора
Для солнечных систем мы собираем АВР, который переключает нагрузку между сетью, инвертором и генератором, сохраняя приоритет собственной генерации. Гибридный инвертор ставим на отдельную линию с собственным автоматом, а АВР — на вводе: при падении сети нагрузка уходит на инвертор за 10-20 миллисекунд, при разряде батареи ниже порога — на генератор. Для крышных станций на 5-10 кВт используем инверторы с функцией бесперебойного питания, тогда отдельный ИБП не нужен. Гибридный инвертор и АВР должны быть согласованы по времени переключения: если инвертор уходит в режим подзарядки раньше, чем АВР вернёт сеть, батарея разряжается впустую. Поэтому задержку возврата на сеть выставляем на 30-60 секунд больше, чем у инвертора, — иначе батарея ночью уходит в ноль, хотя сеть уже есть. Подключение АВР к солнечным панелям выполняем с прошивкой контроллера под конкретную модель инвертора.
Приоритет источников: сеть, солнце, генератор
- Сеть первая: для объектов с ночным тарифом и стабильной подачей — генератор включается только при аварии, солнце работает на подзарядку батареи.
- Солнце первое: для автономных домов и ферм, где сеть слабая или её нет, — инвертор держит нагрузку, генератор страхует при затяжной пассивной погоде.
- Генератор первым: для производств с пиковой нагрузкой выше мощности инвертора — генератор берёт на себя станки, солнце питает освещение и офис.
- Смена по сезону: зимой приоритет отдаём сети, летом — солнцу; переключение делаем через настройку контроллера без пересборки щита.
Что входит в монтаж АВР и как проходит установка
Монтаж АВР — это не только установка устройства в щите, но и подготовка кабельных линий, сборка распределительного узла и проверка всей схемы под реальной нагрузкой.
Этапы установки АВР: от замера до пусконаладки
- Замер и схема: выезд на объект, определение мощности нагрузки, выбор номиналов автоматов и точки ввода резерва.
- Сборка щита: компоновка распределительного узла с вводным автоматом, реле контроля напряжения и контакторами.
- Прокладка кабеля: протяжка вводного кабеля и линий до щита АВР, монтаж заземляющего контура.
- Монтаж устройства: установка АВР на din-рейку или на вводе, подключение силовых и сигнальных цепей.
- Настройка порога: выставление времени срабатывания и порога переключения под параметры сети объекта.
- Пусконаладка: проверка работы АВР с имитацией пропадания и возврата сети под нагрузкой.

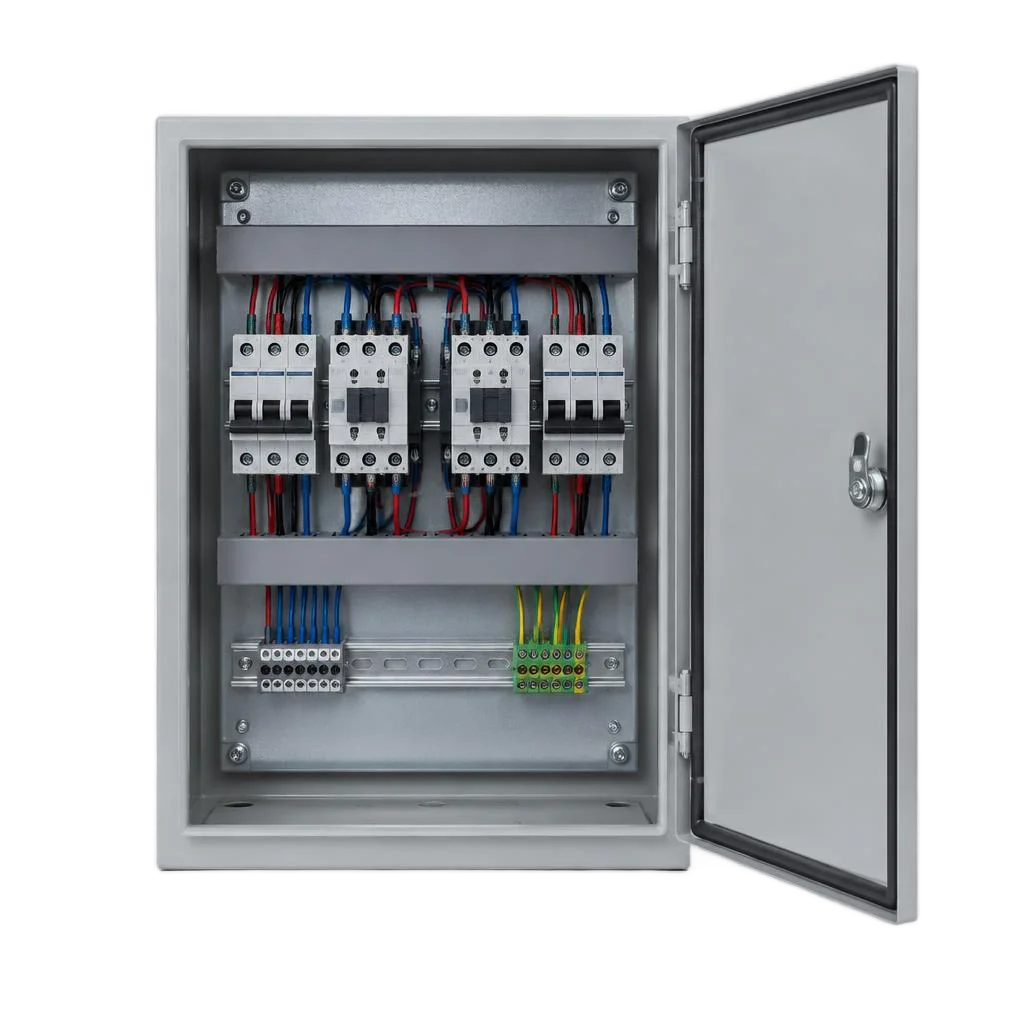

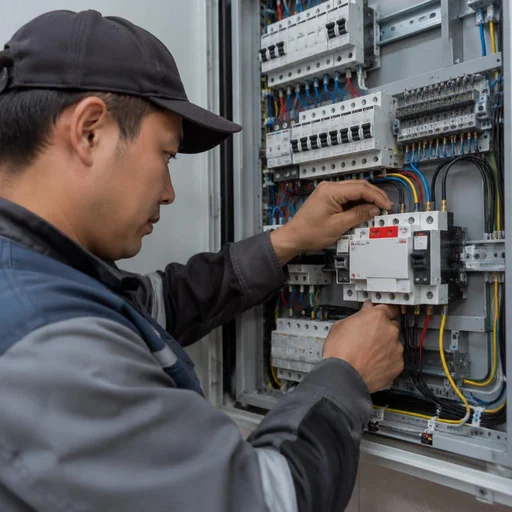

Что внутри распределительного щита
- Распределительный щит: корпус с монтажной панелью, din-рейками и клеммными колодками для силовых и сигнальных линий.
- Вводной автомат: защита вводной линии с номиналом под расчётную мощность объекта.
- Реле контроля напряжения: отслеживает просадку, перекос и обрыв фаз, подаёт команду на переключение.
- Контакторы: коммутируют основной и резервный ввод, исключая встречное включение двух источников.
- Автоматы защиты: отдельные автоматы на каждую отходящую линию — освещение, розетки, котёл, насос.
- Заземляющий контур: штыри и полоса, соединённые с корпусом щита и PE-шиной.
Монтаж АВР на din-рейку и на вводе в дом
Базовый монтаж выполняем на din-рейку внутри щита, а на вводе в дом устройство ставится первым после счётчика, до всей разводки. На din-рейке корпус занимает от двух до четырёх модулей — этого хватает для однофазных моделей на 40-63 А, тогда как трёхфазные занимают больше места и требуют щита с запасом по глубине. На вводе в дом АВР ставят в отдельном боксе рядом со счётчиком, если основного щита не хватает под дополнительный ряд. Место монтажа определяет селективность: если АВР стоит после групповых автоматов, при переключении часть линий останется без защиты — вводной автомат должен быть выше по схеме. Клиенты часто ищут в поиске установка авр цена, и это логично: итоговая смета зависит от точки монтажа и числа коммутируемых линий, поэтому её считают только после замера.
Подключение АВР к однофазной и трёхфазной сети
Подключение АВР к однофазной сети занимает меньше времени и требует двухполюсной коммутации, к трёхфазной — четырёхполюсной с контролем каждой фазы. В однофазной схеме на ввод идёт кабель с двумя жилами — фаза и ноль, а контактор коммутирует обе жилы одновременно, чтобы не разрывать цепь нуля при переключении. В трёхфазной схеме на 380 В каждый полюс контактора несёт свою фазу, а реле контролирует перекос и обрыв отдельно по каждой из трёх линий. В трёхфазной схеме важно сохранить порядок чередования фаз при возврате на сеть: его нарушение приводит к обратному вращению двигателей насосов и станков и аварии. Сборка щита для трёхфазного объекта включает маркировку жил по фазам — A, B, C — и проверку чередования фазоуказателем перед подачей питания.
Ошибки при монтаже АВР и как их избежать
Большинство отказов автоматики связано не с самим устройством, а с ошибками монтажа и настройки. Разберём типичные промахи, которые мы видим на объектах в Бишкеке.
Почему АВР срабатывает ложно
Ложные срабатывания чаще всего вызваны неверно выставленным порогом переключения и отсутствием выдержки времени на возврат. В нашей практике щиты на объектах в микрорайонах Асанбай и Джал после корректной настройки порога переключения по факту просадки на вводе переставали дёргать контактор по 10-15 раз за вечер. На трёхфазных вводах к этому добавляется перекос фаз: если одна фаза проседает на 15-20%, а порог выставлен по среднему значению, автоматика уходит на резерв при рабочем напряжении на двух других. Выдержка времени на возврат гасит «дребезг» сети: без неё АВР дёргает контактор на каждой кратковременной просадке и быстро выходит из строя.
Ошибки, которые приводят к аварии
- Отсутствие блокировки от встречного напряжения: без механической или электрической блокировки сеть и генератор могут встретиться — это прямой путь к короткому замыканию.
- Нарушение селективности защит: если вводной автомат и автомат генератора имеют близкие номиналы, при перегрузке срабатывают оба и обесточивают объект полностью.
- Работа без заземляющего контура: при переключении на генератор на корпусе щита появляется опасный потенциал, угрожающий человеку.
- Автомат защиты меньше номинала генератора: срабатывает раньше, чем генератор выходит на рабочую мощность, и резерв остаётся неиспользованным.
Можно ли собрать АВР своими руками
Собрать простой АВР на реле технически возможно, но для трёхфазных и гибридных схем самостоятельный монтаж почти всегда заканчивается переделкой. В чатах Бишкека и на местных форумах регулярно всплывают истории, где самодельный щит на реле контроля напряжения отработал месяц, а после первой грозы или скачка на подстанции сжёг контактор и оставил дом без света на сутки. Главный риск самостоятельной сборки — не схема, а подбор номиналов: ошибка в автомате защиты проявляется не сразу, а при первой серьёзной перегрузке. Около 70% обращений на диагностику самодельных щитов заканчиваются полной пересборкой — дешевле сразу рассчитать номиналы под конкретный ввод, чем дважды платить за монтаж.
Гарантия, сервис и почему монтаж АВР доверяют Eco-Service
АВР должен сработать в тот момент, когда сеть пропала, — поэтому значение имеют не только качество монтажа, но и гарантийные обязательства, доступность сервиса и то, как мастер проверяет объект перед сдачей.
Гарантия 2 года на монтаж АВР
На монтаж АВР мы даём гарантию 2 года — она покрывает как работы, так и корректность настройки порога переключения и пусконаладки. За это время схема проходит десятки реальных срабатываний: зимой при просадке напряжения в сети, летом при отключениях на подстанциях, при запуске насосной станции или компрессора. Гарантийный случай оформляется по акту выполненных работ и чеку — мастер фиксирует состояние щита, проверяет контакторы, реле контроля напряжения и клеммные соединения на нагрев. Гарантия сохраняется при условии, что щит не переделывался третьими лицами: любое вмешательство в схему снимает ответственность за её поведение, потому что после чужой правки невозможно установить, какая именно операция привела к отказу.
Собственный сервисный центр в Бишкеке и выезд мастера
Сервис Eco-Service работает в Бишкеке: приём устройств очный, а работы выполняет выездной мастер прямо на объекте. Диагностика на стенде занимает меньше времени, чем на месте, — реле контроля напряжения и контакторы удобнее проверять под контролируемой нагрузкой, чем искать дефект в чужом щите. Выездная бригада приезжает с запасом автоматов, клемм и крепежа: в девяти случаях из десяти неисправность устраняется за один визит, без второго захода за деталью. Очный приём важен ещё и потому, что часть отказов связана с механикой контактора — подгоревшие силовые контакты видно только при разборке, а не по показаниям мультиметра. Если объект далеко от центра, мастер согласует время заранее, чтобы не гонять технику дважды.
Что мы проверяем перед сдачей объекта
- Время переключения: замеряем интервал между пропаданием основной сети и подачей резервного питания, сверяем с проектным значением.
- Работа под нагрузкой: включаем реальную нагрузку — насос, котёл, станок, — а не только лампочку, чтобы увидеть поведение схемы при токе, близком к номиналу.
- Селективность защит: проверяем, что при коротком замыкании срабатывает нужный автомат, а не вводной, иначе объект останется без света целиком.
- Возврат на основную сеть: контролируем, что схема переключается обратно с выдержкой, а не «дребезжит» при нестабильном напряжении.
- Момент затяжки клемм: протягиваем силовые соединения динамометрическим ключом — ослабленный контакт греется и выгорает за сезон.
Заключение
Собираем ключевые выводы: от подбора схемы под конкретный объект до финальной пусконаладки под нагрузкой. Ниже — то, что стоит держать в голове перед заказом работ.
Главные выводы
- Схема под объект: АВР выбирают по числу фаз, мощности нагрузки и типу резервного источника — универсальной схемы нет.
- Совместимость источников: для генератора и солнечных панелей критичны блокировка от встречного напряжения и согласование приоритетов источников.
- Настройка под сеть: порог переключения и выдержка времени настраиваются под конкретную сеть, а не по паспорту устройства.
- Полный цикл монтажа: работы включают сборку щита, прокладку кабеля, заземление и пусконаладку под нагрузкой.
- Обслуживание: гарантия 2 года и очный сервисный центр в Бишкеке упрощают обслуживание и диагностику.
- Слабые сети: в районах с просадками напряжения АВР окупается уже после двух-трёх отключений, защитив технику от скачков.
