Зачем УЗО в квартире и как оно защищает от утечки тока
В бишкекских квартирах с проводкой советских серий УЗО — не дополнительная опция, а обязательный элемент защиты. Разбираем, от чего именно спасает устройство и как подобрать его под нагрузку.

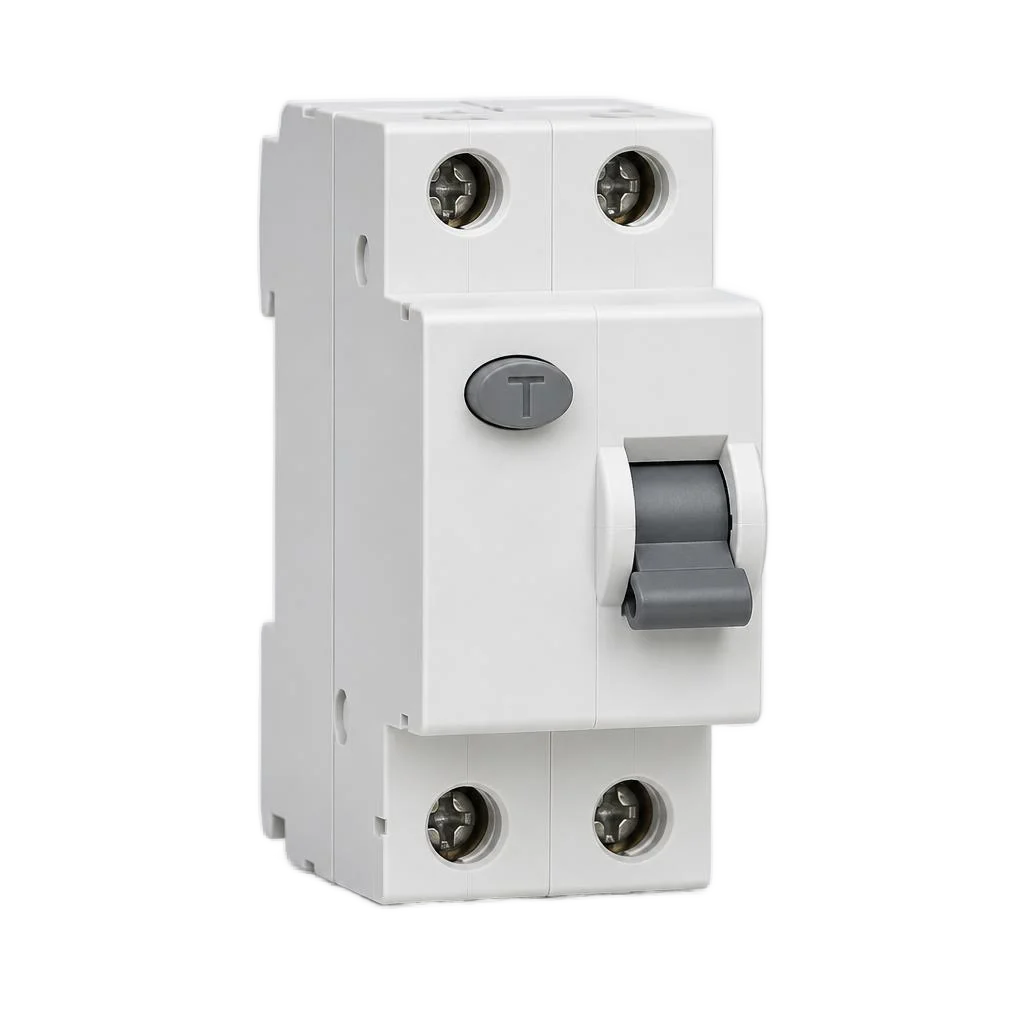

Что такое УЗО и какой ток утечки оно ловит
Аппарат (ВДТ) сравнивает ток в фазном и нулевом проводе и отключает линию, когда разница — дифференциальный ток — достигает уставки: 30 мА для розеточных групп, 100 мА для вводной противопожарной защиты. Уставка 30 мА стоит ниже болевого порога человека (50-100 мА), но выше естественных утечек исправной техники — холодильника, стиральной машины, компьютера. В панельных и сталинских домах Бишкека изоляция алюминиевых жил стареет, и естественная утечка растёт: там УЗО 30 мА на розеточную группу срабатывает заметно чаще, чем в новостройках. В поиске клиенты часто набирают «автомат узо подключение» — и попадают сюда, хотя речь идёт о двух разных приборах в щите. Монтаж такого устройства в старой квартире начинается не с покупки прибора, а с замера сопротивления изоляции: если фоновый ток утечки уже близок к половине уставки, сначала меняем участок линии, иначе защита будет отключаться без причины.
Чем электромеханическое УЗО отличается от электронного
Электромеханическое УЗО срабатывает от самого дифференциального тока и работает даже при обрыве нуля, а электронное питается от сети и при потере нуля теряет защитную функцию. Внутри электромеханического стоит дифференциальный трансформатор и поляризованное реле — они срабатывают от энергии самой утечки, без внешнего питания. Электронное построено на усилителе, которому нужны фазный и нулевой проводники под напряжением. В старом жилфонде Первомайского и Свердловского районов с частыми просадками и обрывами нуля электронное УЗО становится скрытым риском: внешне исправное устройство в аварийный момент может не сработать. При выборе смотрите схему на корпусе: у электромеханического тестовая кнопка питается от сети, но срабатывание идёт от утечки.

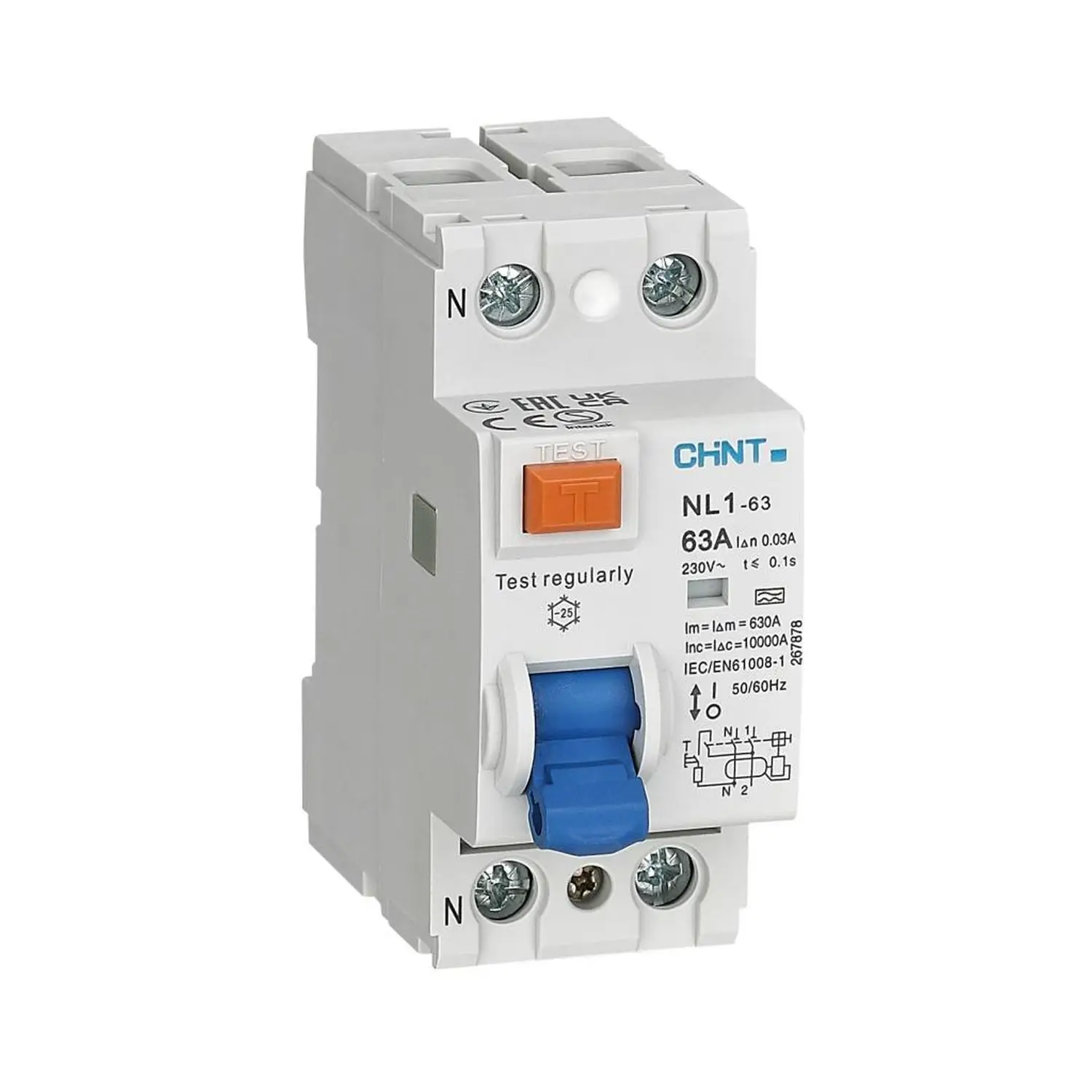

Типы AC и A: для каких линий какой подходит
- УЗО тип AC: ловит только переменный синусоидальный ток утечки — подходит для линий освещения и розеток с обычной нагрузкой.
- УЗО тип A: дополнительно реагирует на пульсирующий постоянный ток — обязателен для стиральных машин, посудомоек и инверторных кондиционеров.
- Стиральная машина и посудомойка: ставьте тип A — импульсный блок питания создаёт утечку, которую тип AC не видит.
- Инверторный кондиционер: тоже тип A — компрессор с частотным приводом даёт пульсирующую составляющую.
- Мы: подбираем тип устройства под характер нагрузки линии, а не по прайсу самого дешёвого варианта.
- Освещение и розетки без электроники: здесь хватает тип AC — переплата за тип A не даёт выигрыша в защите.
Подключение УЗО и автомата: как собрать защитную пару в щите
УЗО само по себе не защищает от перегрузки и КЗ — оно работает в паре с автоматом. Разбираем порядок сборки защитной пары и разницу с дифавтоматом.
Порядок подключения УЗО и автомата в однофазной сети
- Вводной автомат первым: на входе в щит ставится автоматический выключатель на номинал стояка — он снимает питание со всего щита перед работами.
- УЗО после ввода: фаза с нижней клеммы вводного автомата идёт на верхнюю клемму УЗО, ноль — на его нулевой вход, оба проводника строго по маркировке.
- Групповые автоматы за УЗО: фаза с нижней клеммы устройства разводится по автоматам групп, ноль уходит на отдельную нулевую шину, установленную после УЗО.
- DIN-рейка и маркировка: монтаж пары удобнее делать на отдельной DIN-рейке с подписью каждой линии — это ускоряет диагностику при срабатывании.
- Проверка кнопкой «Тест»: после сборки мастер Eco-Service нажимает тестовую кнопку — устройство обязано отключиться, иначе схема собрана с ошибкой.
- Контроль нуля: главная ошибка — завести ноль групповой линии на общую шину до УЗО: тогда часть тока уходит мимо устройства, и оно либо не сработает, либо будет ложно отключаться.
Подключение УЗО и автоматов: одна защита на группу линий
Одно УЗО на 30 мА может защищать группу из нескольких автоматов — например, все розетки квартиры, — но суммарный естественный ток утечки линий не должен приближаться к уставке. В новостройках Бишкека на трёхкомнатную квартиру типично выходит 5-6 розеточных групп, и монтаж пары на все линии сразу даёт фоновую утечку от фильтров техники, конденсата в распаячных коробках и влажной изоляции. Сборка с автоматом на каждую группу отдельно решает задачу, но удорожает и удлиняет щит. Практическое правило: на одну уставку 30 мА — не больше 3-4 групповых линий; если техники много, лучше разбить на два УЗО, иначе ложные отключения станут регулярными. Клиенты часто ищут это решение запросом подключение узо с автоматом — и попадают на разбор, где как раз объясняется, почему одну защиту не стоит вешать на весь щит.

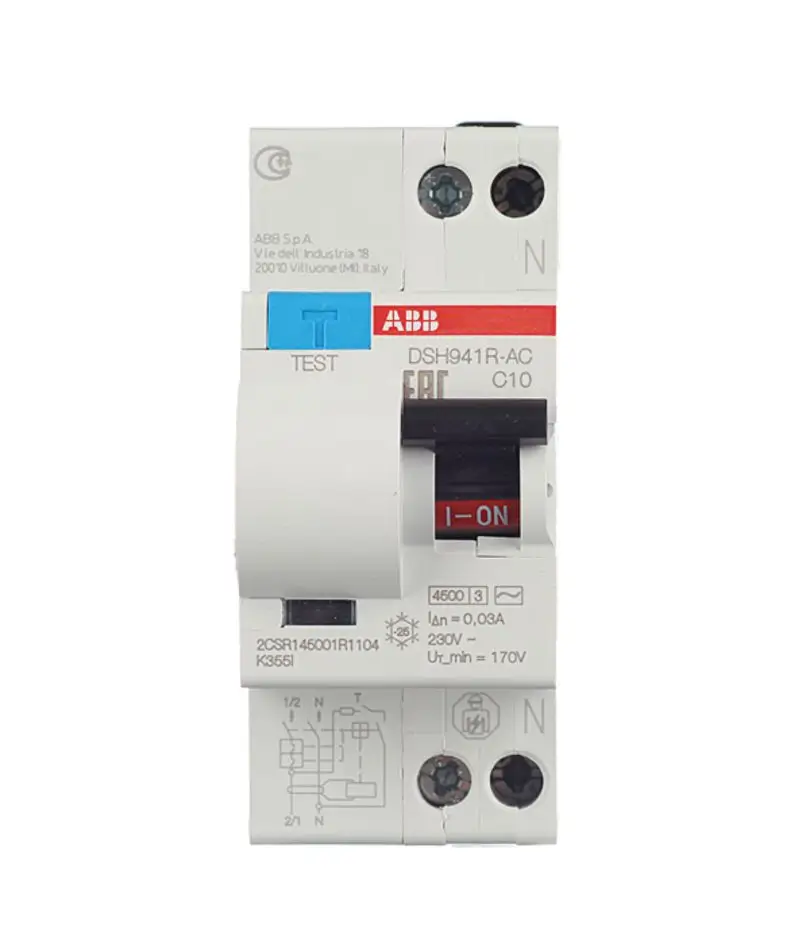

УЗО плюс автомат или дифавтомат: что выбрать
| Вариант | Мест в щите | Реакция на утечку | Реакция на перегрузку | Диагностика причины |
|---|---|---|---|---|
| УЗО + автомат | 2 модуля | да | да | простая, видно по какому устройству |
| Дифавтомат (АВДТ) | 1 модуль | да | да | сложнее, устройство меняется целиком |
Подключение УЗО с заземлением и без: что делать в старом жилфонде
Большая часть квартир Бишкека — старый жилфонд с системой TN-C без отдельного заземляющего проводника; разбираем, как в таких условиях работает УЗО.
Подключение УЗО с заземлением в системе TN-S / TN-C-S
При наличии PE-проводника мы подключаем заземляющую шину отдельно от нулевой: PE идёт на корпуса приборов и не разрывается УЗО, а ноль после устройства заводится только на свою шину. Подключение УЗО с заземлением в домах с системой TN-S и TN-C-S отличается тем, что нулевая и защитная шины здесь разделены на всём протяжении от ввода, а PEN-проводник расщепляется на PE и N единожды — в точке ввода или на главной шине. Через Eco-Service можно заказать ревизию существующего щита: мастер проверит, не соединили ли у вас PE и N повторно в подъездном щите, — такая перемычка обнуляет всю защиту. Смешивать PE и N после УЗО нельзя: если соединить их за устройством, часть тока утечки пойдёт по PE в обход, и защита потеряет чувствительность.
Подключение УЗО без заземления: рабочая схема для TN-C
УЗО работает и без заземления: в системе TN-C оно защищает человека от утечки на корпус, но не заменяет заземление — прикосновение к корпусу до срабатывания всё равно опасно. В киргизских многоэтажках с TN-C функции нуля и защиты совмещены в одном PEN-проводнике, поэтому отдельного PE в розетках нет, а устройство ловит разницу токов между фазой и рабочим нулём на уровне 30 мА. Установка УЗО в такой сети требует обязательной ревизии: если PEN в подъезде окислен или ослаблен, защита будет срабатывать при каждом включении мощной техники. В домах Бишкека без PE мы рекомендуем дополнительно ставить реле напряжения и УЗО на каждую влажную группу отдельно — так ложное отключение одной линии не обесточит всю квартиру.
Почему УЗО ложно срабатывает и как это исправить
- Изношенная изоляция: старая алюминиевая проводка с трещинами даёт естественную утечку 10-20 мА, которая суммируется с утечкой бытовой техники.
- Влажная техника: стиральная машина, бойлер и посудомойка после попадания воды на ТЭН дают скачок утечки выше порога срабатывания.
- Сумма утечек на одной линии: если на одном устройстве висят холодильник, микроволновка и компьютер, их фоновые утечки складываются и приближаются к 30 мА.
- Ошибка монтажа: ноль после устройства соединён с PE или с нулём другой группы — ток уходит в обход и защита срабатывает без причины.
- Переборка и маркировка линий: разбивка нагрузок по отдельным группам снижает суммарную утечку и убирает ложные отключения.
- Замер сопротивления изоляции: проверка мегомметром покажет реальное состояние кабеля и отсечёт версию с неисправным устройством — в половине случаев проблема не в нём, а в изношенном кабеле.
Подключение нескольких УЗО в щитке: каскадная схема и селективность
Когда в щите больше одного УЗО, важно выстроить их по уровням — иначе утечка на одной линии будет выбивать защиту всей квартиры. Разбираем, как работает каскад, как развести нули и где чаще всего ошибаются.
Каскадная схема: принцип работы

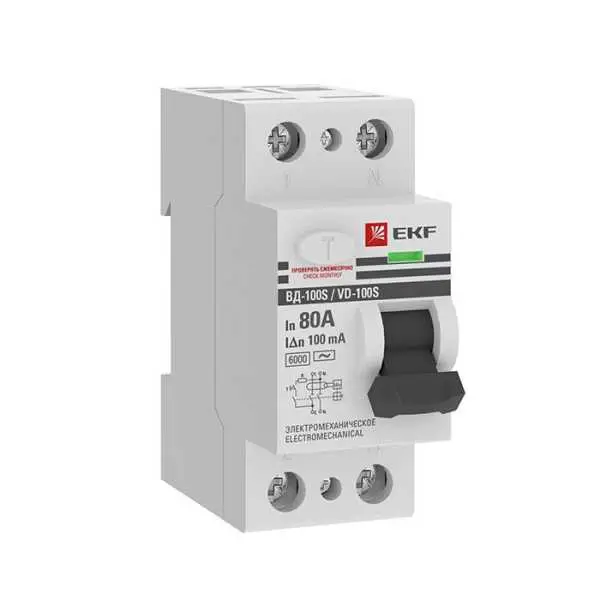

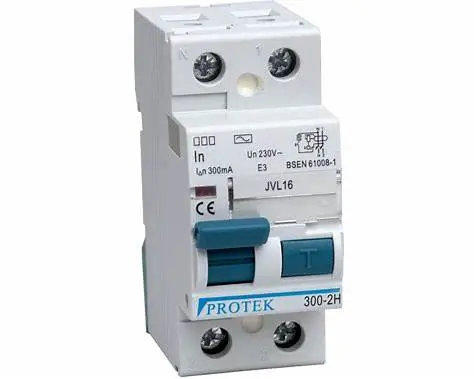

Мы строим каскад: на вводе — противопожарное УЗО на 100 мА, после него — групповые УЗО на 30 мА, каждое на свою группу линий, чтобы утечка отключала только повреждённый участок. Вводное устройство ставится сразу после счётчика и защищает от возгорания изоляции на вводном кабеле, групповые — на розеточных и влажных линиях (ванная, кухня, стиральная машина, бойлер). Между уровнями разносим уставки по току: 100 мА против 30 мА, а для чувствительных линий берём селективные модели с задержкой по времени. В поиске клиенты часто формулируют задачу как подключение автомата узо — по сути это тот же узел, где устройство защиты ставят в паре с автоматическим выключателем на одну линию. Каскад работает только при разнице уставок: если поставить на ввод и на группы одинаковые 30 мА, устройства «соревнуются» и срабатывает случайное — селективность обеспечивается именно ступенью по току и времени.
Распределение нулевых шин
- Своя шина на каждое УЗО: ноль линии, защищённой конкретным устройством, заводится только на его нулевую клемму и не пересекается с чужими шинами.
- Запрет общего нуля: два групповых УЗО не могут делить одну нулевую шину — тогда токи утечки суммируются и ложно выбивает оба.
- Ноль до устройства: проводники, идущие до вводного УЗО, остаются на общей шине PE/N и не заходят на групповые клеммы.
- Маркировка по группам: бирки на шинах и проводах с номером линии экономят время при переборке и ревизии существующего щита.
- Разделение PE и N: нулевая шина изолирована от корпуса щита, заземляющая — на отдельной планке, смешивать их нельзя.
Типовые ошибки при монтаже
- Одинаковые уставки: 30 мА и на вводе, и на группах — при утечке срабатывает любое из устройств, селективность теряется.
- Объединённый ноль: ноль двух групп сведён на одну шину — УЗО отключается без видимой причины даже при исправной изоляции.
- Нагрузка до устройства: линия подключена до УЗО, утечка идёт мимо защиты, и она не срабатывает.
- Перепутанные вход и выход: фаза подана на нижнюю клемму — устройство не работает или срабатывает сразу после включения.
- Пропущенный ноль через вводное УЗО: групповой ноль заведён на шину до вводного устройства, и каскад не видит утечку на этой линии.
- Тестовая кнопка «Т»: при нажатии на групповом УЗО отключается вводное — значит нули групп где-то соединены, ищите перемычку.
Монтаж УЗО: как проходит установка и что проверяет мастер
Установка УЗО — это не только защёлкнуть модуль на рейку: до монтажа мастер проверяет состояние щита и изоляции, после — тестирует защиту под нагрузкой и контролирует нагрев соединений.
Подготовка щита перед монтажом УЗО
- Ревизия существующего щита: осматриваем клеммы, следы перегрева и оплавления изоляции на вводе и групповых линиях — это выполняет Eco-Service перед каждым монтажом.
- Переборка и маркировка линий: разбираем пучки проводов, подписываем каждую группу, иначе после установки защиты не найти нужный автомат.
- Замер сопротивления изоляции: прозваниваем линии мультиметром до монтажа, чтобы отсечь старую проводку с утечкой.
- Замена щита целиком: если на DIN-рейке нет места под УЗО и автомат или корпус треснул — меняем бокс, а не уплотняем модули.
- Проверка сечения вводного кабеля: сверяем, выдержит ли он суммарную нагрузку после добавления защиты.
Монтаж УЗО на DIN-рейку и подключение проводников
Монтаж УЗО в щите начинается с ориентации корпуса по маркировке: ввод сверху, нагрузка снизу, фаза и ноль строго по схеме производителя. Вводной автомат ставим перед защитой, групповые — после, чтобы устройство контролировало всю линию целиком. Момент затяжки клемм сверяем с паспортом: для бытовых модулей это 2-2,5 Н·м, для промышленных серий — выше. Корректное подключение УЗО требует отдельной нулевой шины: ноль после устройства нельзя соединять с общим нулём щита, иначе защита срабатывает ложно. В старых щитах на DIN-рейке часто не хватает места под пару «УЗО плюс автомат», тогда монтируем защиту на отдельную рейку или меняем бокс. Слабозатянутая клемма — частая причина нагрева и подгорания, поэтому после монтажа протягиваем все соединения и проверяем нагрев под рабочей нагрузкой через 20-30 минут.
Проверка УЗО тестовой кнопкой и замер изоляции
После монтажа мы проверяем работу УЗО тестовой кнопкой «Т» — устройство должно отключиться, — а перед установкой замеряем сопротивление изоляции линий мультиметром. Кнопка «Т» имитирует утечку через встроенный резистор и срабатывает при исправной механике расцепления; у электронных моделей она дополнительно зависит от питания от сети. Мультиметр показывает сопротивление изоляции в мегомах: для бытовых линий норма — не ниже 0,5 МОм, для новых кабелей — от 20 МОм. Кнопка «Т» проверяет только механику расцепления, а не реальную чувствительность к утечке: поэтому дополнительно контролируем изоляцию, иначе УЗО может «щёлкать», но не защищать при фактическом пробое на корпус прибора.
Гарантия 2 года, приём в Бишкеке и почему прямой поставщик
Монтаж УЗО — работа с электрикой квартиры, поэтому важны не только схема, но и кто её выполняет и что будет, если защита сработает нештатно.
Гарантия 2 года на монтаж УЗО
Eco-Service даёт гарантию 2 года на монтаж УЗО: она покрывает подключение, схему и корректность работы устройства в составе щита. В гарантийный случай входят ложные срабатывания из-за ошибки в схеме, ослабший контакт на клеммах, неправильно выбранный номинал под нагрузку линии и дефект самого аппарата, выявленный при пусконаладке. Гарантия сохраняется, если после нас в щит не вносили изменения другие мастера — поэтому мы маркируем линии и оставляем схему, чтобы любое вмешательство было видно. По практике, девять из десяти обращений по гарантии — это доподключенные соседями линии или подтянутые «на глаз» клеммы, а не отказ устройства. Если планируете дорабатывать щит сами, сначала сфотографируйте нашу маркировку и сверьтесь со схемой — так сохраните и защиту, и гарантию.
Приём заявок и выезд мастера в Бишкеке
- Приём заявок: сервисный центр Eco-Service в Бишкеке принимает обращения по телефону, в Telegram и через сайт, мастер согласует удобное время выезда.
- Осмотр на месте: специалист проверяет щит, состояние изоляции линий и нагрузку, после чего подбирает номинал УЗО под конкретную группу.
- Монтаж: крепление на DIN-рейку, подключение проводников и проверка тестовой кнопкой выполняются за один выезд в большинстве квартир.
- Фото до выезда: пришлите снимок щита заранее — по нему видно, хватит ли места под УЗО или потребуется замена щита целиком.
- Отзывы: после работы оставляйте отзыв в 2ГИС или Google Maps — по ним видно, как сервис отрабатывает гарантийные обращения.
Почему прямой поставщик услуг выгоднее посредника
Eco-Service работает как прямой поставщик услуг: заявку выполняет собственный мастер, а не подрядчик, поэтому ответственность за монтаж и гарантию не размывается между посредниками. При схеме через диспетчера вы платите за выезд, работу и наценку посредника, а претензию по качеству предъявляете тому, кто на объекте не был и схему щита не видел. При прямой работе гарантия 2 года подкреплена маркировкой линий и схемой, оставленной на объекте: при повторном обращении мастер открывает щит и сразу видит, что и когда менялось. Отзывы в 2ГИС и Google Maps по прямым исполнителям читаются иначе — там видно, кто именно приезжал и как закрыли гарантийный случай, а не общую оценку диспетчерской службы. Установка УЗО — это как раз та работа, где разница видна сразу: штатный электрик отвечает за схему щита и после выезда, а подрядчик со стороны закрывает наряд и уезжает. Перед заказом уточните, кто приедет на объект — штатный электрик или подрядчик со стороны.
Заключение
Собрали пять выводов, которые чаще всего определяют результат работ: от выбора уставки до обязательных замеров. Они применимы к любой квартире, дому или коммерческому объекту независимо от состояния проводки.
Главные выводы
- Защита от двух разных рисков: УЗО ловит утечку тока, автомат — перегрузку и короткое замыкание; дифавтомат совмещает обе функции в одном модуле на DIN-рейке.
- Уставка под задачу: 30 мА ставят на розеточные группы, 100 мА — на ввод как противопожарную защиту, а каскад срабатывает селективно только при разнице номиналов.
- Старый жилфонд без PE: устройство продолжает работать по схеме TN-C, но не заменяет заземление — корпуса техники остаются под потенциалом до срабатывания.
- Раздельные нулевые шины: каждому аппарату нужен собственный нулевой проводник, а маркировка линий исключает ложные отключения при перекоммутации.
- Проверка до и после: тестовая кнопка «Т» подтверждает механику расцепления, замер сопротивления изоляции показывает состояние линии под рабочей нагрузкой.
