Что такое гребенка и какие задачи она решает в системе

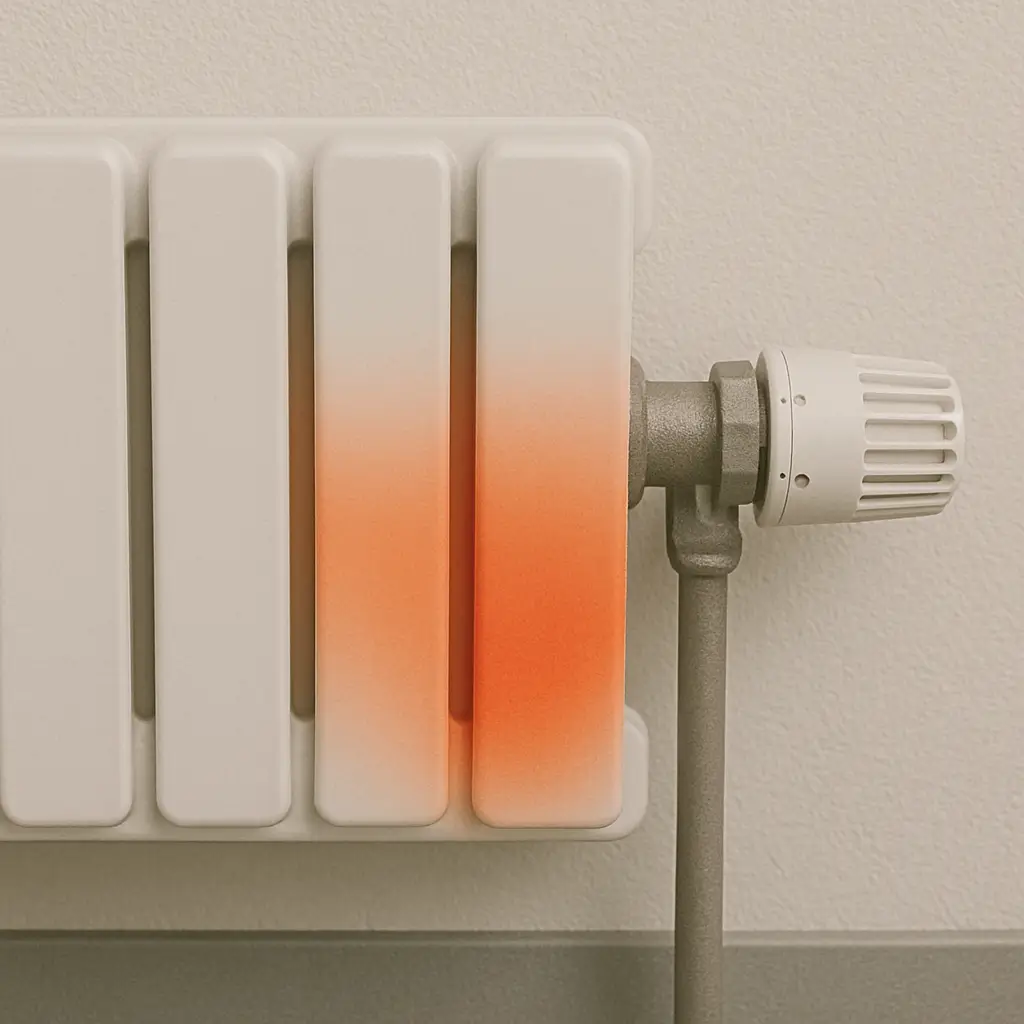

Гребенка — это распределительный узел, который равномерно подает теплоноситель или воду по контурам. Без него система работает неравномерно: одни ветки перегреваются, другие остаются холодными.
Устройство распределительной гребенки: из чего состоит узел
Распределительная гребенка — это коллектор с подающей и обратной планками, к которым через евроконусы и штуцеры подключаются контуры системы. Корпус собирают из латуни или нержавеющей стали с условным проходом DN25 или DN32 — под разводку до 12 контуров на этаж. На подающей планке ставят расходомеры, на обратной — балансировочные клапаны; сверху монтируют автоматический воздухоотводчик и сливной кран. Штуцеры подбирают под диаметр трубы: 16 или 20 мм для металлопластика и PE-RT. Чем больше контуров, тем важнее балансировка — без нее дальние ветки недополучают теплоноситель, и система работает неравномерно.
Чем отличается гребенка отопления от гребенки теплого пола и водоснабжения
- Гребенка отопления: работает с высокотемпературным теплоносителем 70-90 °C и радиаторами, комплектуется вентилями и термоголовками для покомнатной регулировки.
- Гребенка теплого пола: рассчитана на низкотемпературный контур 35-45 °C, обязательно включает насосно-смесительный узел с термоголовкой для подмеса обратки.
- Гребенка водоснабжения: распределяет холодную и горячую воду под давлением до 10 бар, вместо расходомеров ставится запорная арматура на каждую точку.
- Насосно-смесительный узел: подмешивает обратку теплого пола в подачу, удерживая температуру в контурах на безопасном для стяжки уровне.
Когда без гребенки не обойтись: сценарии для квартиры и дома
Гребенка нужна, когда в системе больше двух контуров: радиаторы в разных комнатах, несколько петель теплого пола или разводка воды на несколько точек. В двухэтажном доме на 150-200 м² обычно выходит 8-12 контуров теплого пола — их сводят на одну гребенку в котельной или отдельном коллекторном шкафу. В квартире со стояком коллекторный узел ставят в шкаф у входа — это упрощает обслуживание и не портит интерьер. Скрытая установка в штробу без ревизионного люка недопустима: при завоздушивании или замене расходомера придется вскрывать стену. Клиенты часто формулируют запрос как монтаж гребенки отопления — по сути это сборка коллекторного узла, подключение контуров и балансировка расходомеров на месте. На этапе проектирования закладывайте шкаф глубиной от 110 мм и подвод питания 220 В, если планируется автоматика с сервоприводами.
Сборка гребенки отопления: этапы и что входит в работу
Установка гребенки отопления включает разметку, крепление коллектора, сборку узла, обвязку трубой и опрессовку — каждый этап влияет на герметичность системы. Ниже разбираем последовательность работ и точки, где чаще всего возникают ошибки.
Подготовка и разметка: с чего начинается установка гребенки
Мы начинаем с разметки места под коллекторный шкаф и проверки точек врезки в стояк или котёл. На бишкекских объектах это чаще ниша в санузле, коридоре или котельной частного дома — от неё зависят длина подводок и число поворотов. Разметку ведём по фактическим осям стояка: смещение коллектора на 150-200 мм от расчётной точки заставляет наращивать подводку и добавлять фитинги, а каждый стык — потенциальная течь. Монтаж гребенок в Бишкеке мы ведём с проверки глубины шкафа под расходомеры и термоголовки — на этапе разметки это решает, встанет ли арматура без переделок. Уклон и доступ к обслуживанию закладываем заранее: если шкаф стоит вплотную к стене, балансировочные клапаны потом не выставить.

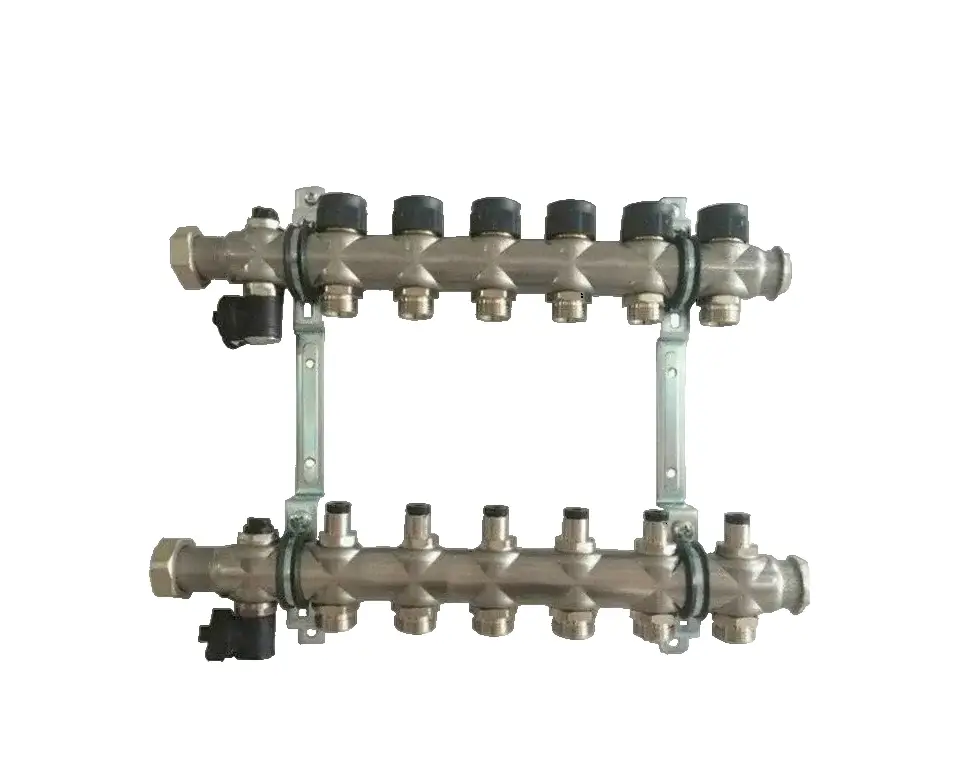

Крепление коллектора и сборка узла
- Кронштейны: два-три кронштейна в шкафу, горизонталь выставляем по уровню — перекос даёт завоздушивание верхних отводов.
- Запорные краны: шаровые краны на подающий и обратный коллектор отсекают узел от системы без слива всего контура.
- Воздухоотводчики: автоматические клапаны в верхней точке гребенки, ручные — на торцах, если это предусматривает модель коллектора.
- Сливной кран: в нижней точке обратного коллектора — через него сливаем теплоноситель при ремонте или промывке.
- Сборка узла: резьбовые соединения уплотняем льном с пастой или анаэробным герметиком, затяжку ведём динамометрическим ключом.
Обвязка гребенки трубой и подключение к котлу
Мы выполняем обвязку гребенки трубой и подключаем её к газовому котлу через циркуляционный насос. Для квартирных систем в Бишкеке чаще берём армированный полипропилен или сшитый полиэтилен PEX-a с пресс-фитингами, для частных домов — сталь или медь под пайку. Насос ставим на обратке перед котлом: там температура теплоносителя ниже, поэтому ресурс подшипников и уплотнений выше. Если коллектор обслуживает радиаторную ветку, между подачей и обраткой добавляем байпас с трёхходовым клапаном — это защищает котёл от холодной обратки. При обвязке важно выдержать диаметр трубы под DN25 или DN32 — заужение на подаче снижает расход и приводит к неравномерному прогреву.

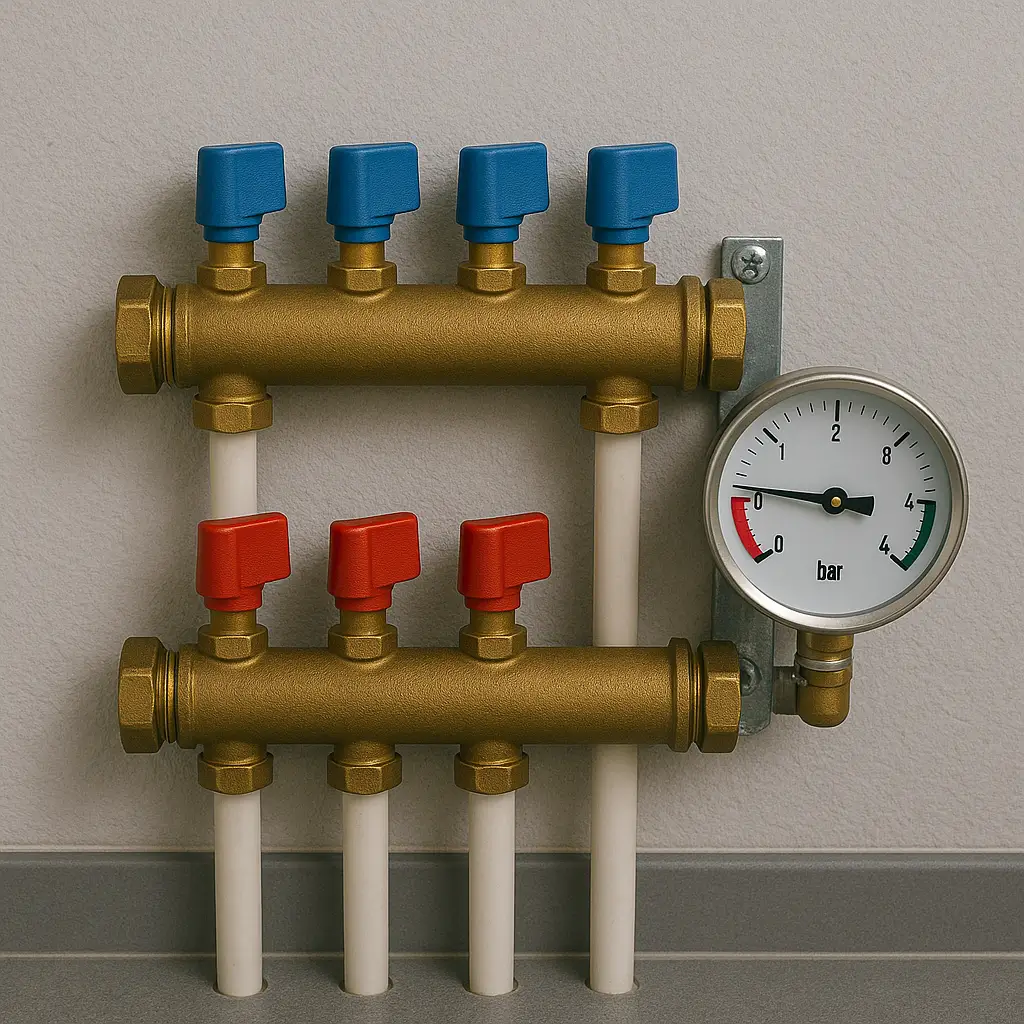

Опрессовка и запуск системы
Мы проводим опрессовку узла под давлением и запускаем систему, проверяя герметичность каждого соединения. Испытательное давление берём выше рабочего в полтора раза, держим узел под ним не меньше 30 минут и осматриваем все резьбовые и прессовые стыки. Для радиаторных систем в многоэтажках Бишкека рабочее давление обычно 6-8 бар, для частных домов с газовым котлом — 1,5-2 бар. После опрессовки заполняем контуры, выгоняем воздух через воздухоотводчики и запускаем циркуляционный насос на минимальной скорости, постепенно поднимая до рабочей. Опрессовку делают до заливки стяжки — если течь обнаружится после, придётся вскрывать пол.
Монтаж гребенки водоснабжения: особенности и отличия от отопления
Гребенка водоснабжения распределяет холодную и горячую воду по точкам водоразбора — её установка отличается от отопительного узла по рабочему давлению, материалам и набору арматуры. Разберём устройство, ключевые отличия и комплектацию водяного коллектора.
Как устроена гребенка водоснабжения и где её ставят
Мы устанавливаем гребенку водоснабжения в коллекторном шкафу или сантехнической нише, подключая её к стояку холодной и горячей воды и выводя отдельные линии к каждой точке водоразбора — кухне, санузлам, стиральной машине, водонагревателю. Типовая схема — два коллектора (ХВС и ГВС) на 3-6 выходов, закреплённых на кронштейнах с шагом под диаметр подводок. Установка гребенки экономит до 30% времени на ремонте: перекрывается один отвод, а не весь стояк. В Бишкеке в панельных домах 1980-х годов стояки часто меняют на полипропилен до коллекторного узла — тогда гребенку ставят после счётчика, чтобы не разбирать существующую разводку. В поиске клиенты набирают «монтаж гребенки водоснабжения цена» — и попадают на эту страницу. Для водоснабжения берут латунные или нержавеющие коллекторы — полипропиленовые хуже держат давление при гидроударах, которые в городской сети случаются при отключениях и заполнении стояка.
Чем монтаж гребенки водоснабжения отличается от отопительной
| Параметр | Гребенка водоснабжения | Гребенка отопления |
|---|---|---|
| Рабочее давление | 3-10 бар | 1,5-2,5 бар |
| Температура среды | до 75 °C (ГВС) | до 90 °C |
| Основная арматура | счётчики, редукторы давления | балансировочные клапаны |
| Регулировка расхода | не требуется | термоголовки, расходомеры |
| Воздухоотводчик | на ГВС-коллекторе | на обоих коллекторах |
| Материал корпуса | латунь, нержавейка | латунь, нержавейка, сталь |
В водоснабжении нет балансировки и термоголовок, но есть счётчики и редукторы давления; в отоплении — балансировочные клапаны и воздухоотводчики. Редуктор давления на вводе в гребенку водоснабжения защищает бытовую технику от скачков в городской сети: при гидроударе до 10 бар мембрана стиральной машины или бойлера выходит из строя за один цикл.
Материалы и арматура для водяного коллектора
- Латунный коллектор: корпус с никелевым покрытием на 3-6 выходов, выдерживает рабочее давление до 10 бар, резьбовые присоединения 1/2" или 3/4".
- Нержавеющий коллектор: цельнотянутая труба с приваренными штуцерами, применяется при давлении выше 10 бар и в системах с агрессивной водой.
- Запорные краны: шаровые вентили на каждый отвод, позволяют отключать отдельную точку без остановки всей системы.
- Сливной кран: в нижней точке коллектора, нужен для сезонного обслуживания и слива системы без разбора узла.
- Воздухоотводчики: автоматические клапаны на ГВС-коллекторе, сбрасывают воздушную пробку после летнего отключения горячей воды.
Монтаж гребенки теплого пола: контуры, балансировка и настройка
Установка гребенки теплого пола требует насосно-смесительного узла, балансировки контуров и точного расчёта количества петель под площадь помещения. Ниже разбираем каждый этап с параметрами, которые мы применяем на объектах.
Расчёт количества контуров под площадь помещения
Мы рассчитываем количество контуров по площади: одна петля теплого пола покрывает до 15–20 м² при шаге укладки 15–20 см. Клиенты часто ищут в поиске монтаж гребенки теплого пола цена — и попадают на этот расчёт, потому что число выходов коллектора напрямую определяет смету. В новостройках Бишкека (ЖК «Ала-Тоо», «Байтик», массивы по улице Жибек-Жолу) санузел 4–6 м² закрываем одной петлёй, кухню-гостиную 28–32 м² — двумя, спальню 16 м² — одной с шагом 15 см. На каждый квадратный метр при шаге 20 см уходит около 5–6 погонных метров трубы, при шаге 15 см — до 7. В поиске запрос Монтаж гребенок набирают и те, кто планирует разводку с нуля, и те, кто добавляет петли к существующему коллектору. Если петля длиннее 100 метров, насос не продавит контур — лучше разбить помещение на две петли и подключить их к разным выходам гребенки.
Подключение контуров теплого пола к гребенке
Мы подключаем контуры теплого пола к гребенке через евроконусы, устанавливаем расходомеры и балансировочные клапаны на каждый выход. Работаем с трубой PE-RT и PEX-a диаметром 16 и 20 мм: евроконус под 16 мм ставим на петли до 80 метров, под 20 мм — на длинные контуры гостиных и коридоров. На подающую гребенку монтируем расходомеры со шкалой 0,5–4 л/мин, на обратную — балансировочные клапаны с колпачком под шестигранник. Подключение контуров теплого пола выполняет бригада Eco-Service с опрессовкой каждого выхода до заливки стяжки. Расходомеры ставят на подающую гребенку — по ним видно, какой контур недополучает теплоноситель, и балансировку можно провести без демонтажа.
Балансировка и настройка системы теплого пола
Мы балансируем контуры через расходомеры и настраиваем термоголовки так, чтобы каждая петля получала нужный расход теплоносителя. Ориентир для жилых помещений — 1,5–2,5 л/мин на петлю при перепаде температур подачи и обратки 5–7 °C; для санузлов и коридоров расход снижаем до 1–1,5 л/мин. Балансировочные клапаны Eco-Service выставляет по показаниям расходомеров, а не «на глаз»: на 8-контурной гребенке разница между самой длинной и самой короткой петлёй легко достигает 2 л/мин, и без настройки дальняя комната остаётся холодной. Термоголовки с выносными датчиками ставим в спальнях и детских — там нужен точный контроль. Балансировку делают после первого прогрева стяжки — на холодной системе расходомеры показывают некорректные значения.

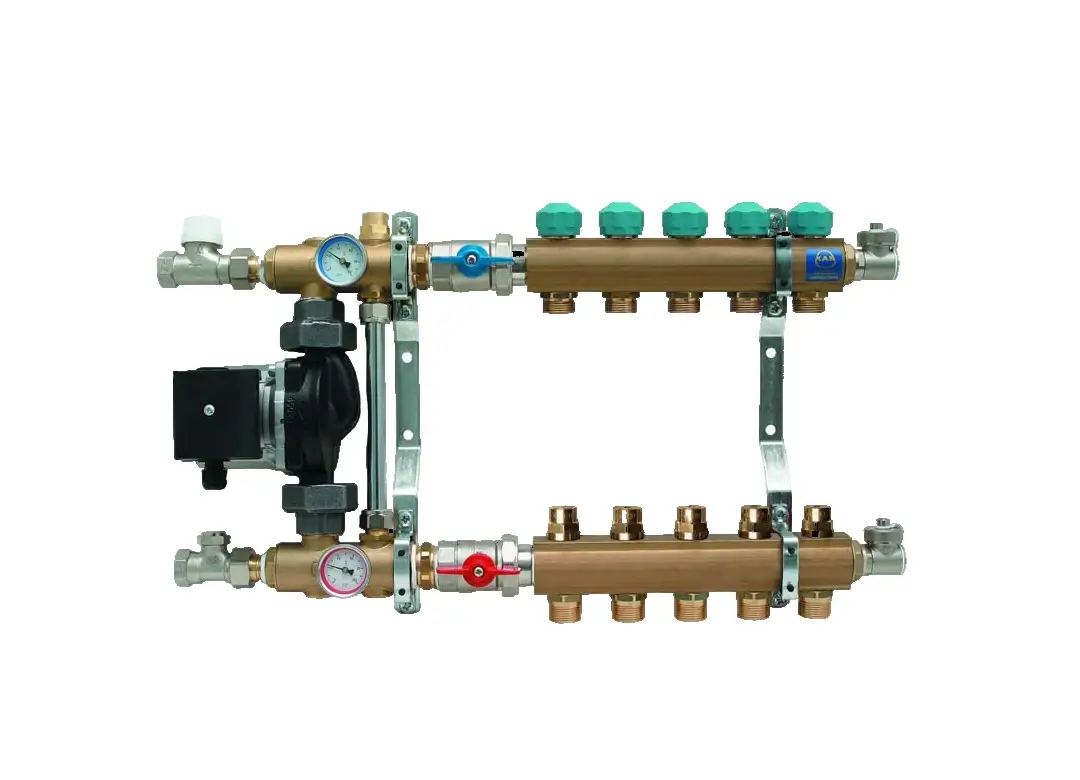

Насосно-смесительный узел: зачем он нужен
Мы устанавливаем насосно-смесительный узел, который понижает температуру теплоносителя до 35–45 °C перед подачей в контуры теплого пола. Узел включает трёхходовой клапан с термоголовкой, циркуляционный насос с мокрым ротором (Grundfos, Wilo, DAB — из наличия в Бишкеке), байпас и термометры на подаче и обратке. Насосно-смесительный узел Eco-Service подбирает под мощность контуров: для 60–80 м² теплого пола хватает насоса с напором 4–6 м и расходом 1,5–2,5 м³/ч. Температуру подачи выставляем на 40 °C при уличной −10 °C и на 45 °C при −25 °C — термоголовка сама подмешивает обратку. Без смесительного узла горячий теплоноситель из котла (70–80 °C) перегреет стяжку и вызовет трещины — узел обязателен для водяного теплого пола.
Арматура и комплектующие: что ставится на гребенку
От арматуры зависит управляемость системы: запорные краны, балансировочные клапаны, расходомеры и термоголовки решают разные задачи, и набор элементов подбирается под конкретный тип разводки.

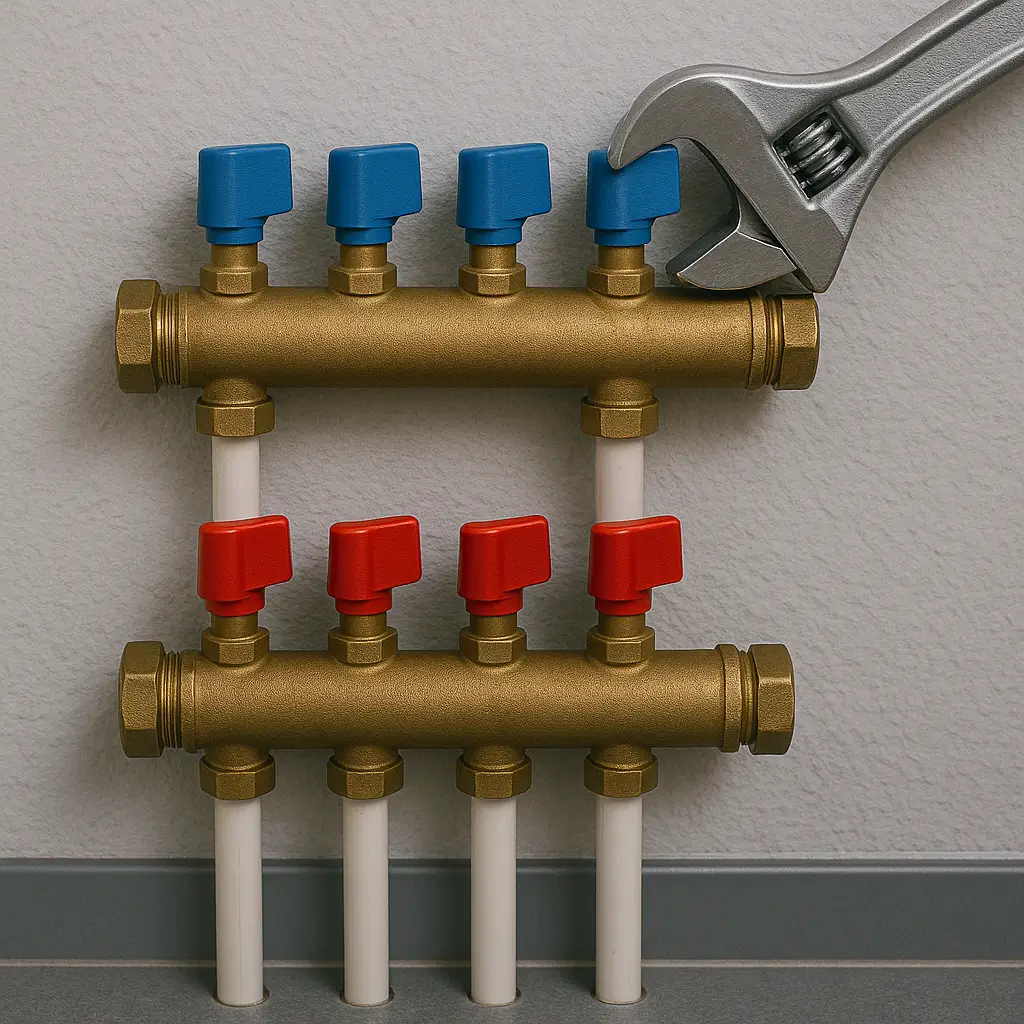

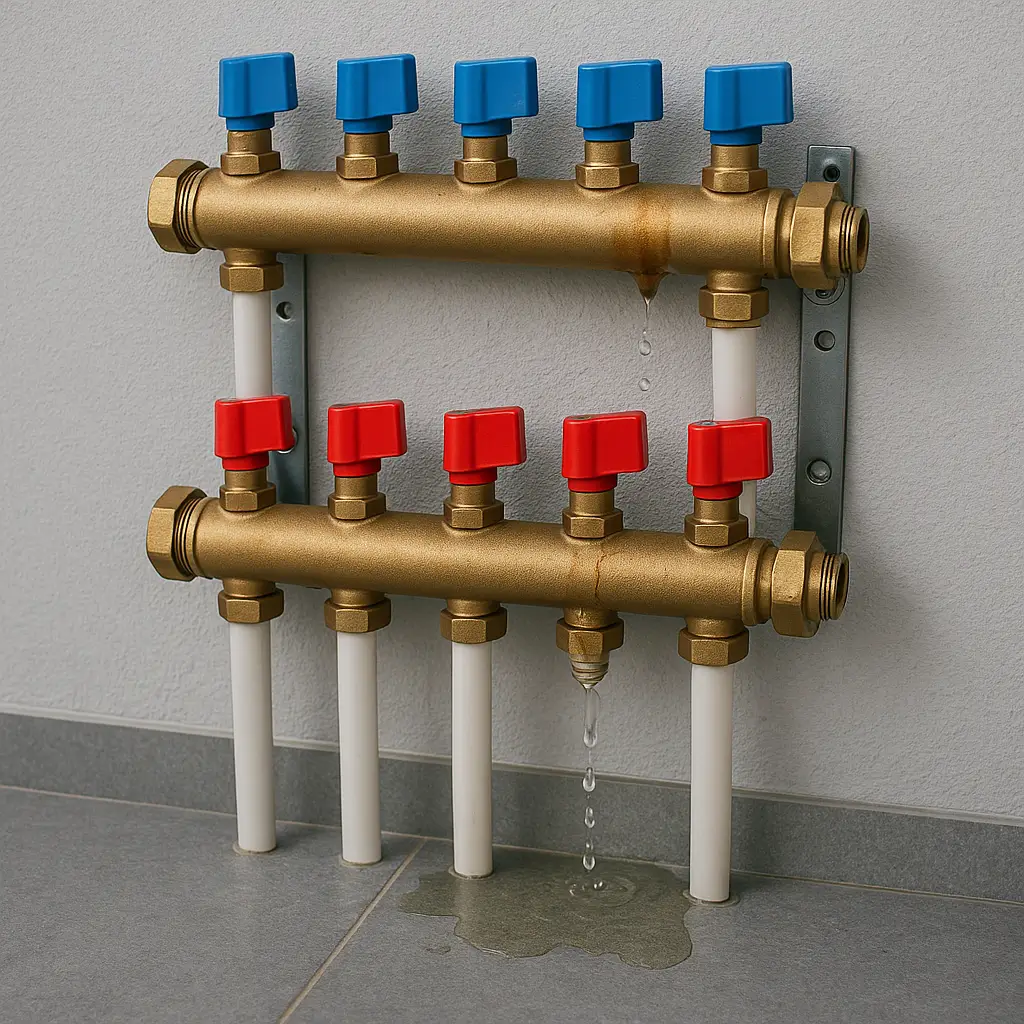

Запорные краны и сливной кран: базовая обвязка
- Запорный кран на подаче: перекрывает подающую гребенку целиком или отдельный выход — Eco-Service ставит их на каждый контур.
- Запорный кран на обратке: парный элемент на обратной гребенке, без него нельзя снять узел на ревизию.
- Сливной кран: монтируется в нижней точке коллектора, через него сливают теплоноситель при обслуживании.
- Шаровый механизм: полный проход без заужения, ресурс — свыше 10 000 циклов открытия и закрытия.
- Ручка-бабочка: удобна в тесных коллекторных шкафах, где вороток не помещается между соседними выходами.

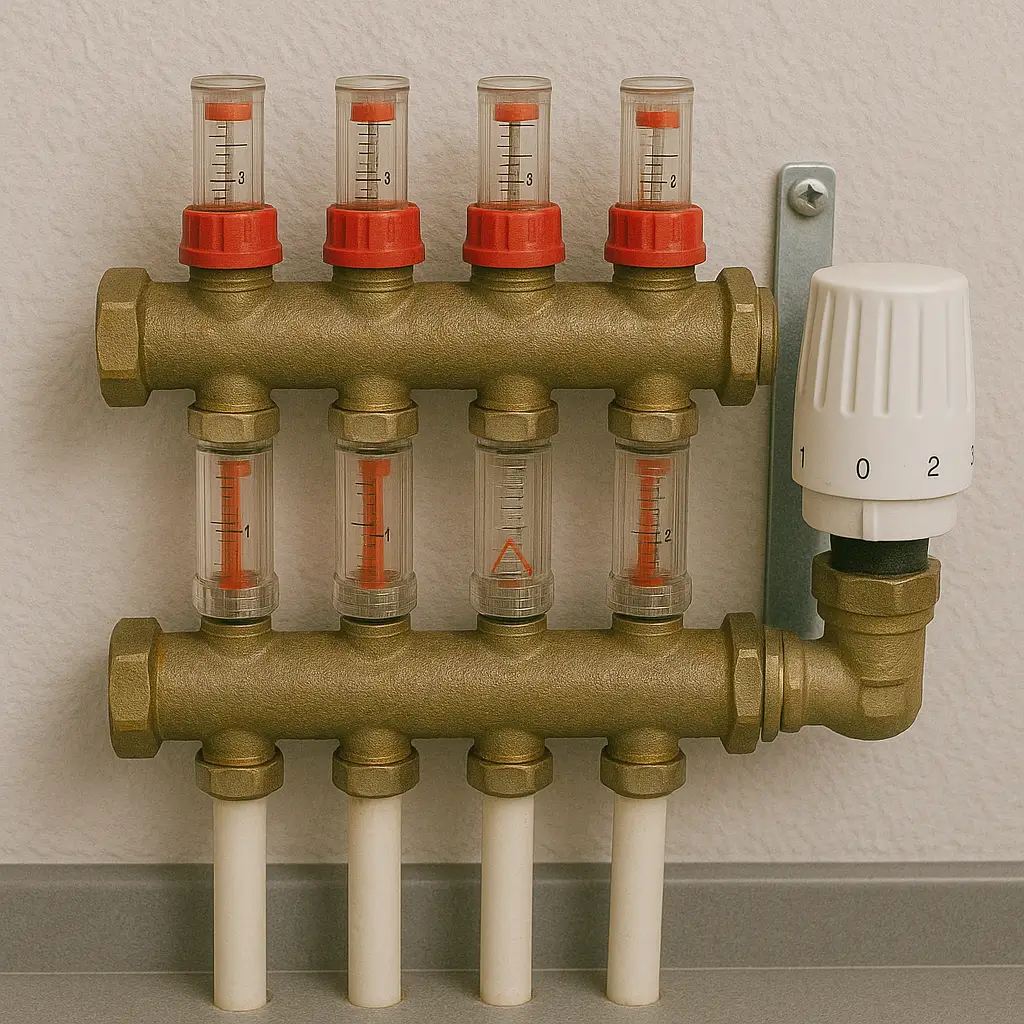

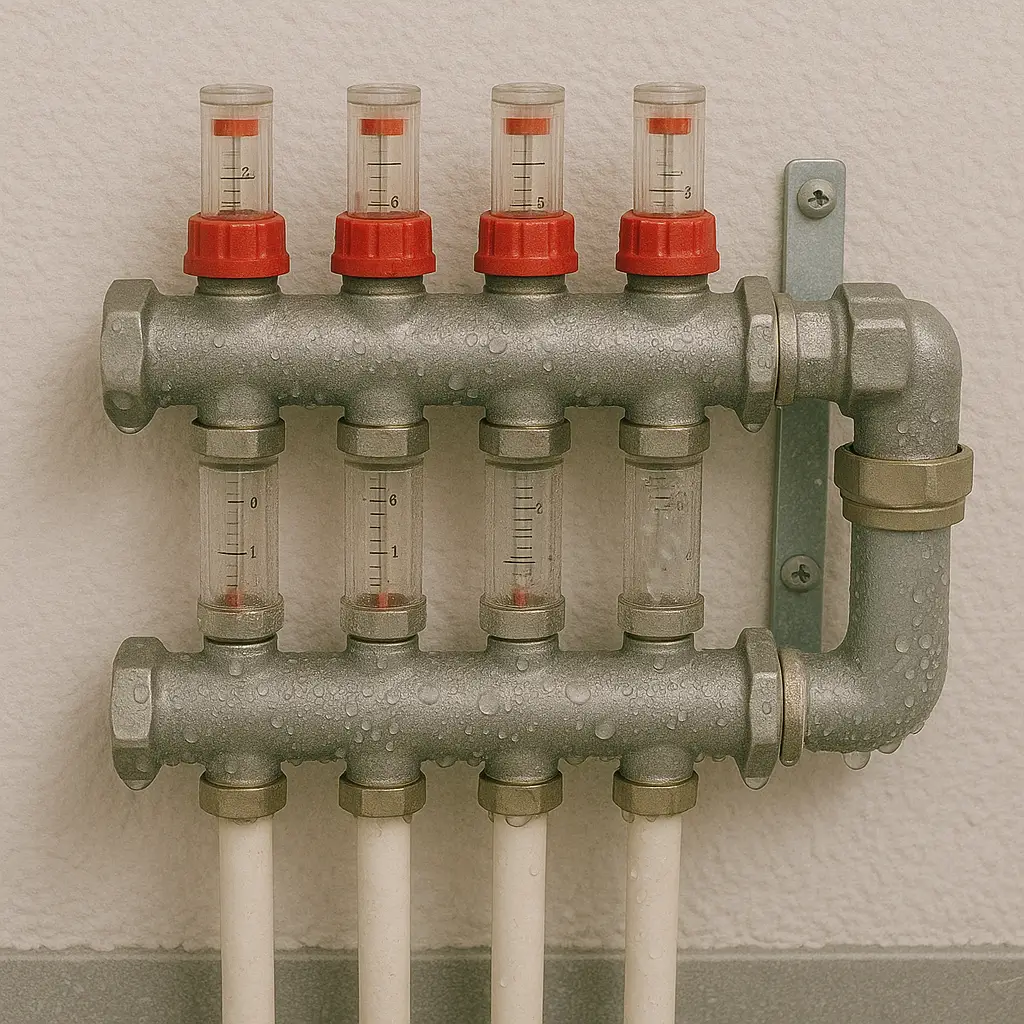

Балансировочные клапаны и расходомеры
Мы устанавливаем балансировочные клапаны на обратной гребенке и расходомеры на подающей — вместе они дают контроль расхода по каждому контуру. Балансировочный клапан закрывает или приоткрывает проход, выравнивая гидравлику между длинными и короткими петлями: в частных домах Бишкека разница между контуром на 40 м и петлёй на 90 м даёт перекос до 30% без настройки. Расходомер — прозрачная колба со шкалой 0,5–4 л/мин, по поплавку видно фактический поток. Монтаж гребенок в Eco-Service всегда идёт в паре с выставлением обоих элементов: сначала клапан задаёт проектное значение, затем расходомер фиксирует результат. Балансировочный клапан настраивают один раз при пусконаладке, а расходомер показывает текущий расход — по нему проверяют, не сбилась ли настройка после сезонного обслуживания.

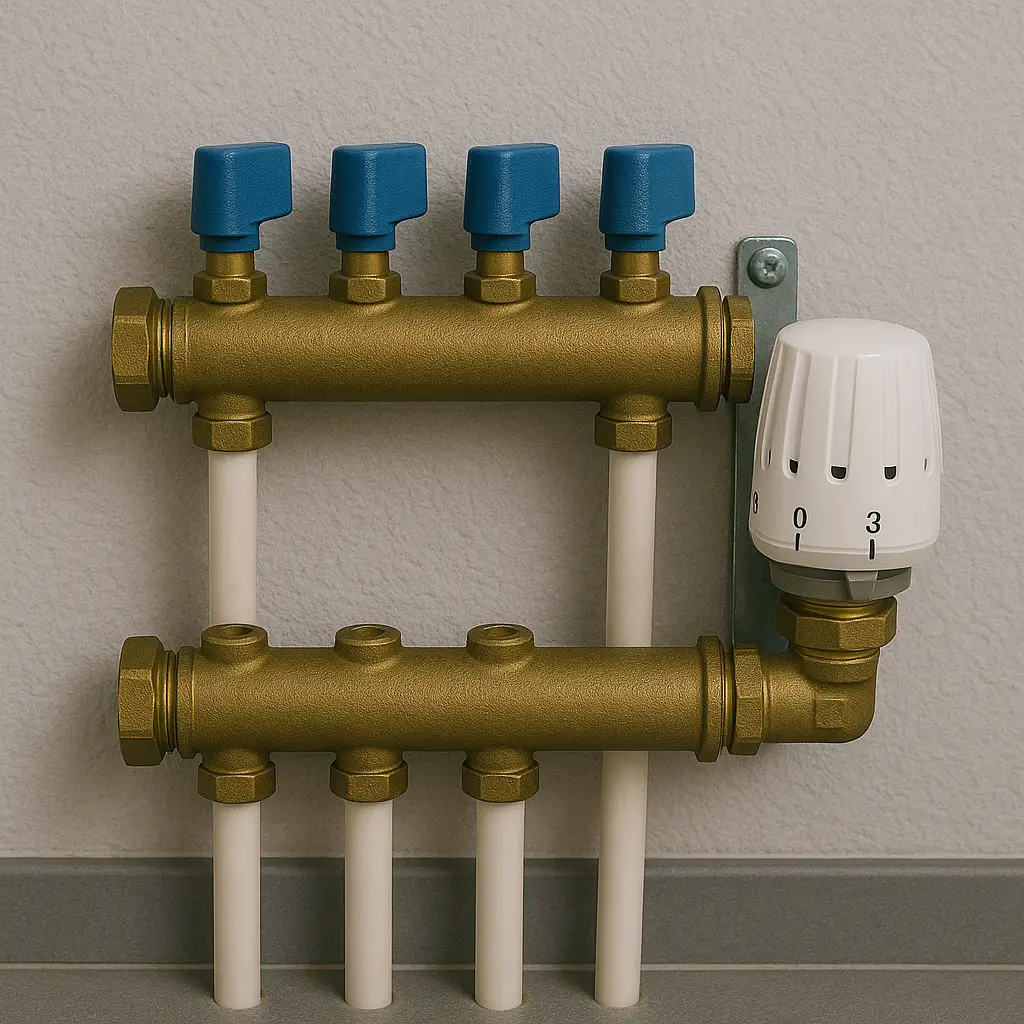

Термоголовки и воздухоотводчики
Мы устанавливаем термоголовки для регулировки температуры по контурам и автоматические воздухоотводчики для удаления воздуха. Термоголовка с выносным датчиком держит температуру в помещении с точностью ±1 °C и работает в паре с клапаном на подающей гребенке; для радиаторных веток подходит жидкостная модель, для тёплого пола — с ограничением хода штока. Воздухоотводчик с поплавковым механизмом ставится в верхней точке коллектора и стравливает воздух порциями по 5–10 мл, пока в камере не соберётся газовая пробка. Eco-Service дополняет узел автоматикой, если система разбита на зоны с разным режимом. Автоматический воздухоотводчик выпускает воздух без ручного вмешательства, и система не требует регулярной прокачки кранов Маевского каждую неделю.
Сравнение арматуры по назначению
| Элемент | Назначение | Где ставится | Для какой системы |
|---|---|---|---|
| Запорный кран | отключение контура | подача и обратка | отопление, вода, теплый пол |
| Балансировочный клапан | выравнивание расхода | обратная гребенка | отопление, теплый пол |
| Расходомер | контроль потока | подающая гребенка | теплый пол |
| Термоголовка | регулировка температуры | подающая гребенка | отопление, теплый пол |
| Воздухоотводчик | удаление воздуха | верхняя точка | отопление, теплый пол |
| Сливной кран | слив системы | нижняя точка | отопление, вода |
Набор арматуры зависит от типа системы — для водоснабжения термоголовки и балансировочные клапаны не нужны, а для теплого пола они обязательны: без балансировки контуры с разной длиной петли работают неравномерно, и дальние зоны недогреваются.
Гарантия, сроки и условия работы Eco-Service
Раздел о том, на что опирается клиент при заказе: гарантийные обязательства, реальные сроки выезда и сборки, а также разница между обращением в сервисный центр и к частному мастеру.
Гарантия 2 года на сборку гребенки
Eco-Service даёт гарантию 2 года на сборку гребенки — она покрывает герметичность соединений, работу арматуры и корректность балансировки. В гарантийный срок входит замена вышедших из строя кранов, клапанов и расходомеров, если причина — дефект сборки или неверная настройка. Обращение оформляется по акту выполненных работ: мастер фиксирует состояние узла, давление в контурах и результат опрессовки, поэтому при спорной ситуации есть чем подтвердить исходные параметры системы. Гарантия действует при условии, что систему не переделывали сторонние мастера — при вмешательстве извне гарантийные обязательства снимаются.
Сроки работ и как проходит выезд мастера
Мы выезжаем на объект в Бишкеке, оцениваем объём работ и собираем гребенку на 2–16 контуров за один рабочий день. Выезд мастера включает замер посадочного места, проверку подводящих труб и согласование схемы разводки — по итогу клиент получает понятный перечень работ и материалов до начала сборки. На объектах в новостройках ЖК на окраинах столицы подготовка занимает меньше времени: подводки уже выведены, стены без отделки, доступ к коллекторному шкафу свободный. Если сборка делается в новостройке до стяжки, сроки короче — не нужно демонтировать старую разводку и ждать слива системы. В готовой квартире с действующим отоплением добавляется слив теплоносителя и повторное заполнение контуров, поэтому работу планируем на утро, чтобы к вечеру система вышла на рабочий режим. Клиенты часто ищут в поиске монтаж гребенки цена — и попадают на эту страницу, потому что итоговая смета зависит от числа контуров и объёма обвязки, а не от фиксированного тарифа. Смету согласуем после осмотра — это исключает доплаты в процессе.
Почему прямой поставщик выгоднее частного мастера
- Ответственность по договору: сервисный центр оформляет акт и гарантийный талон, частник чаще работает на словах и без документов.
- Штатные мастера: работы ведут специалисты с профилем по отоплению и водоснабжению, а не универсалы на подряде.
- Гарантия 2 года: покрывает герметичность, арматуру и балансировку — при протечке претензия предъявляется организации, а не ищется исчезнувший исполнитель.
- Запчасти и арматура: коллекторы, расходомеры и клапаны поставляются под конкретную схему, без подбора «что нашлось на рынке».
- Прозрачная смета: стоимость рассчитывается по количеству контуров и объёму обвязки до старта работ, поэтому итог не меняется в процессе.
Заключение
Собрали главное, что стоит держать в голове перед установкой гребенки: от количества контуров до момента опрессовки. Ниже — пять выводов, которые чаще всего всплывают в разговоре с заказчиком.
Главные выводы
- Больше двух контуров: гребенка нужна, когда в системе радиаторы, петли теплого пола или разводка воды расходятся по отдельным линиям.
- Теплый пол: без насосно-смесительного узла и балансировки через расходомеры контуры прогреваются неравномерно — дальние петли остаются холодными.
- Водоснабжение: коллектор для воды отличается от отопительного — здесь нет термоголовок, но есть редуктор давления и места под счётчики.
- Опрессовка: её делают до заливки стяжки, иначе течь придётся искать через вскрытие пола и повторный ремонт.
- Арматура: запорные краны и воздухоотводчики нужны в любой системе, термоголовки — только для отопления и теплого пола.
