Что такое коллекторный узел и из чего он собирается
Коллекторный узел — распределительный центр системы, от которого каждая ветка получает свой расход и температуру. Разбираем, из каких элементов он состоит и чем отличаются узлы для разных задач.

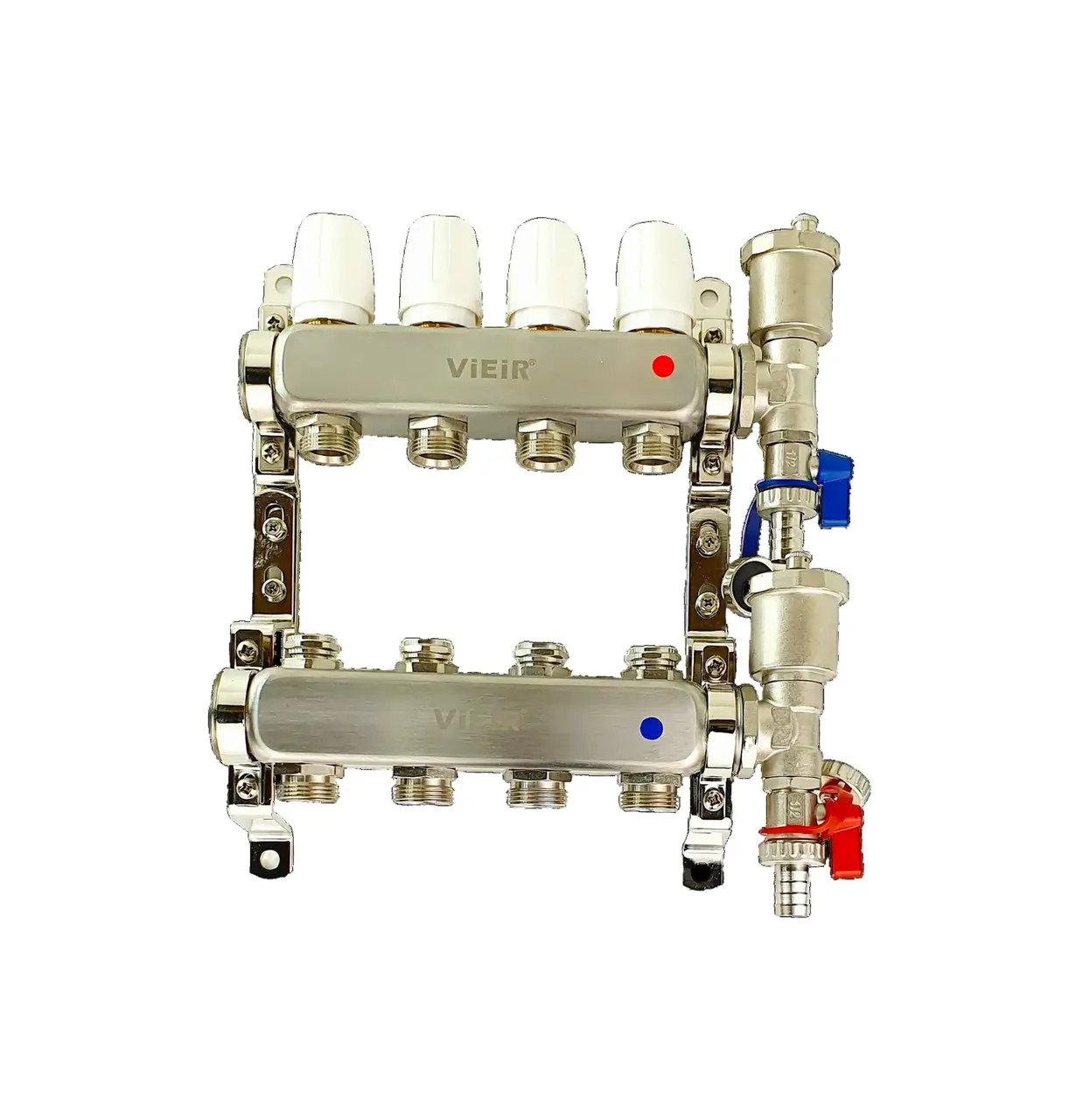

Что входит в коллекторный узел
- Гребёнка подачи и обратки: две латунные или стальные планки, к которым параллельно подключаются все контуры системы.
- Запорная арматура: шаровые краны на каждом выходе, отсекающие отдельную ветку без остановки всего узла.
- Балансировочный клапан: ручной или автоматический вентиль, выравнивающий расход между длинными и короткими петлями.

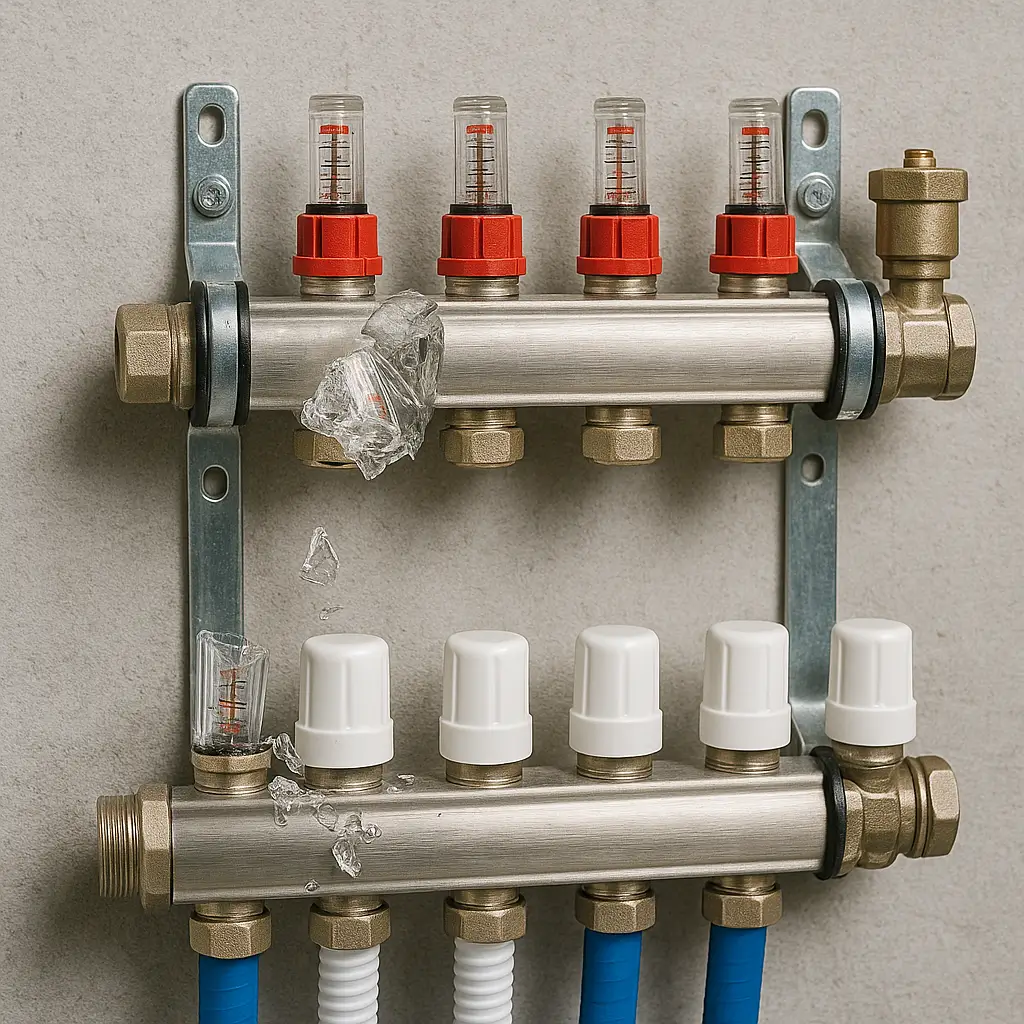

- Расходомер: колба со шкалой, показывающая фактический литраж через контур — обязателен для тёплого пола.

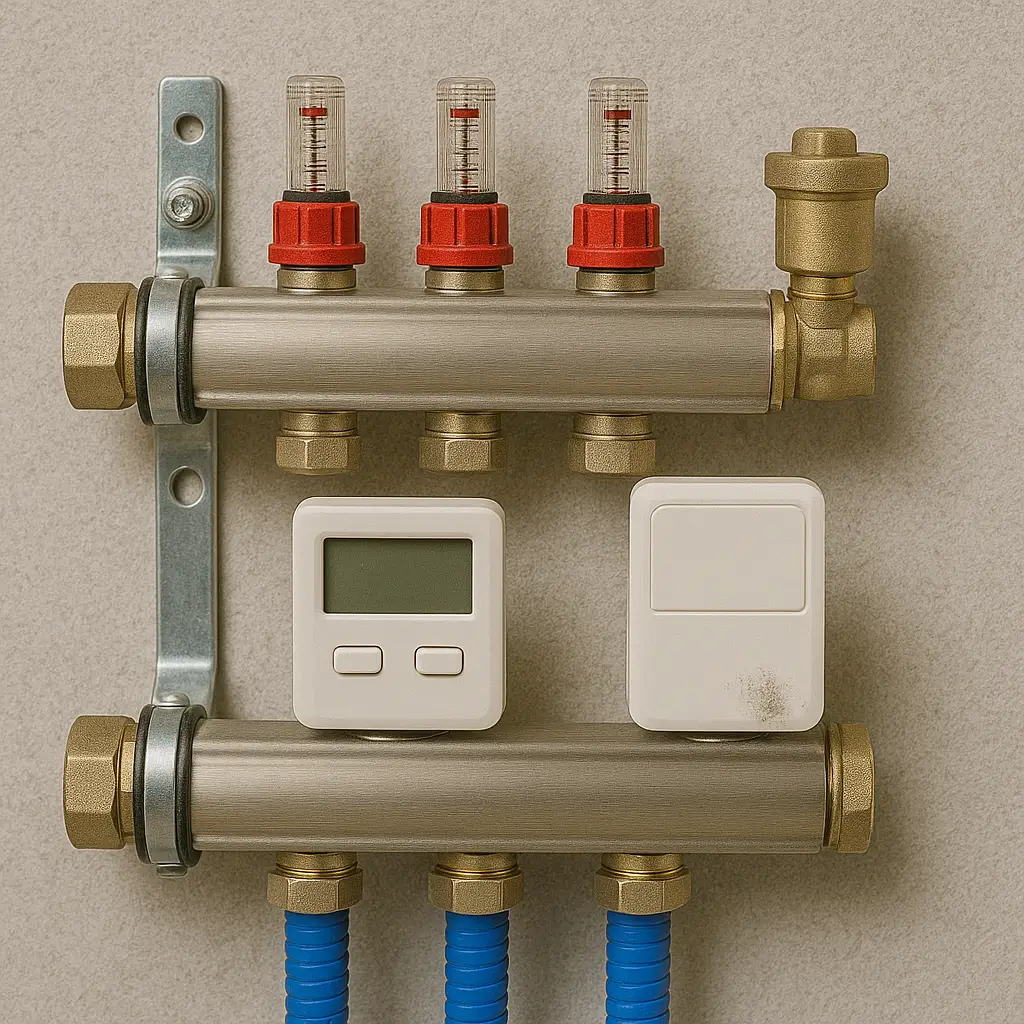

- Термостатическая головка: насадка с выносным датчиком, поддерживающая заданную температуру в помещении.
- Насосно-смесительный узел с циркуляционным насосом: блок подмеса, понижающий температуру подачи до комфортной для стяжки.
- Коллекторный шкаф: металлический бокс, защищающий узел и скрывающий его в стене или нише.
Чем отличаются узлы для отопления, тёплого пола и водоснабжения
| Тип узла | Что распределяет | Ключевой компонент | Где применяется |
|---|---|---|---|
| Отопления | Горячую воду по радиаторам | Балансировочный клапан | Квартиры, частные дома |
| Тёплого пола | Тёплую воду по петлям стяжки | Насосно-смесительный узел | Дома, первые этажи, санузлы |
| Водоснабжения | Холодную и горячую воду | Запорная арматура | Квартиры, санузлы, кухни |
Ошибка — ставить одну и ту же гребёнку на радиаторы и тёплый пол: без подмеса контуры получат 70-80 °C и быстро выйдут из строя. Для смешанной разводки подбирают узел с отдельным насосно-смесительным контуром на петли стяжки.
Латунный или стальной коллектор: что выбрать
Для квартир и частных домов в Бишкеке чаще берут латунные коллекторы — они не ржавеют и служат дольше; стальные ставят на промышленных объектах и в системах с высоким давлением. Латунная гребёнка выдерживает рабочее давление до 10 бар и температуру теплоносителя до 110 °C, тогда как стальная требует регулярной обработки от коррозии и аккуратной сварки при сборке. Сборка коллекторных узлов на латунной основе занимает меньше времени: резьбовые соединения собираются быстрее сварных, а при необходимости узел можно частично разобрать без замены всей планки. В нашей практике монтаж коллектора отопления на латунной гребёнке с опрессовкой занимает один рабочий день на квартиру с четырьмя-пятью контурами. Материал гребёнки вторичен по отношению к качеству опрессовки: даже дорогой латунный коллектор потечёт, если соединения не проверены под давлением перед заливкой стяжки.
Как проходит монтаж коллекторных узлов: этапы работ
Сборка коллекторных узлов идёт от расчёта и сборки к обвязке, опрессовке и балансировке. Каждый этап фиксируем в акте, чтобы система вышла на проектную температуру с первого запуска.
Гидравлический расчёт и подбор коллектора
Монтаж коллекторных узлов в Бишкеке начинаем с гидравлического расчёта — считаем расход по каждому контуру, подбираем диаметр гребёнки и число выходов. Мы начинаем с гидравлического расчёта: считаем расход по каждому контуру, подбираем диаметр гребёнки и число выходов так, чтобы скорость теплоносителя оставалась в рабочем диапазоне 0,3-0,5 м/с. Для квартиры 80-100 м² с тёплым полом это обычно 5-7 контуров петлёй 70-90 метров и гребёнка на 1 дюйм с расходомерами; для двухэтажного дома — 9-12 выходов и насосно-смесительный узел с трёхходовым клапаном. Коллекторный узел отопления подбираем под теплопотери объекта: при 90 Вт/м² и дельте 10 °C циркуляционный насос берём с напором 4-6 метров. Без расчёта коллектор часто берут «на глаз» с запасом по выходам — лишние контуры потом приходится глушить, а насос работает вхолостую и шумит.
Сборка узла и установка коллекторного шкафа
Eco-Service собирает гребёнку на объекте: монтирует запорную арматуру и насосный блок, устанавливает коллекторный шкаф и выводит контуры так, чтобы к каждому был доступ для обслуживания. Шкаф ставим в нишу или накладным способом в 300-400 мм от пола — на такой высоте удобно читать расходомеры и подтягивать балансировочные клапаны; в узких санузлах Бишкека уходим в стену с ревизионной дверцей 400×400 мм. Сборка коллекторного узла включает установку шаровых кранов на подачу и обратку, воздухоотводчиков и сливных кранов — без них опрессовка и промывка превращаются в возню с ведрами. Шкаф подбирают по габаритам узла с запасом на 2-3 выхода — при замене коллектора или добавлении контура не придётся переваривать корпус.
Обвязка коллектора трубами: PEX-a или PPR
Для скрытой коллекторной разводки мы используем PEX-a — она гнётся без фитингов в стене и держит давление; PPR берём на открытые участки и в водоснабжении, где важна жёсткость. Обвязка коллектора трубами на PEX-a идёт от гребёнки до каждого прибора одной непрерывной петлёй: труба 16×2,0 мм выдерживает 6 бар при 95 °C, а радиус гиба в 5 диаметров позволяет обойти угол без уголка; для радиаторных веток берём 20×2,0 мм. PPR армированный стекловолокном диаметром 25 мм ставим на магистраль до коллектора, где нужна жёсткая геометрия и пайка под 260 °C. Каждый лишний фитинг в стене — потенциальная точка протечки; PEX-a позволяет пройти от коллектора до прибора одной трубой без соединений.
Опрессовка, балансировка и пусконаладка
- Опрессовка коллекторного узла: держим давлением 1,5 от рабочего — обычно 6-8 бар — не меньше 30 минут, падение не допускаем.
- Балансировка контуров: выставляем расход по расходомерам под проектные значения, разница между петлями тёплого пола — не больше 10%.
- Пусконаладка узла: запускаем насосно-смесительный блок, проверяем температуру подачи и обратки на каждом контуре.
- Проверка автоматики: тестируем термостатические головки и трёхходовой клапан на срабатывание в диапазоне 35-45 °C.
- Сдача объекта: фиксируем показания расходомеров и давление в акте — это база для следующей промывки.
Схемы коллекторных узлов под разные объекты
Схема сборки зависит от объекта: в квартире экономят место, в двухэтажном доме разделяют контуры по этажам, а комбинированная система совмещает радиаторы и тёплый пол.
Узел для квартиры с ограниченным местом
Для квартиры мы собираем компактный узел в шкафу: гребёнку с укороченной базой, встроенный насос и минимум арматуры, чтобы узел поместился в нишу или за фальшстену. Сборка коллекторных узлов в хрущёвках и панельках Бишкека чаще всего идёт в санузел: там проходит стояк, а ширина шкафа укладывается в 400-600 мм по фронту. На три-четыре контура хватает гребёнки на 4 выхода с расходомерами и одного циркуляционного насоса с мокрым ротором мощностью 25-40 Вт. За фальшстену узел прячут, когда счётчики и балансировочные клапаны выносят в отдельный люк. В квартире узел ставят в санузле или коридоре — важно заранее предусмотреть доступ к расходомерам, иначе балансировка при обслуживании превратится в разбор плитки.
Комбинированная схема: радиаторы и тёплый пол

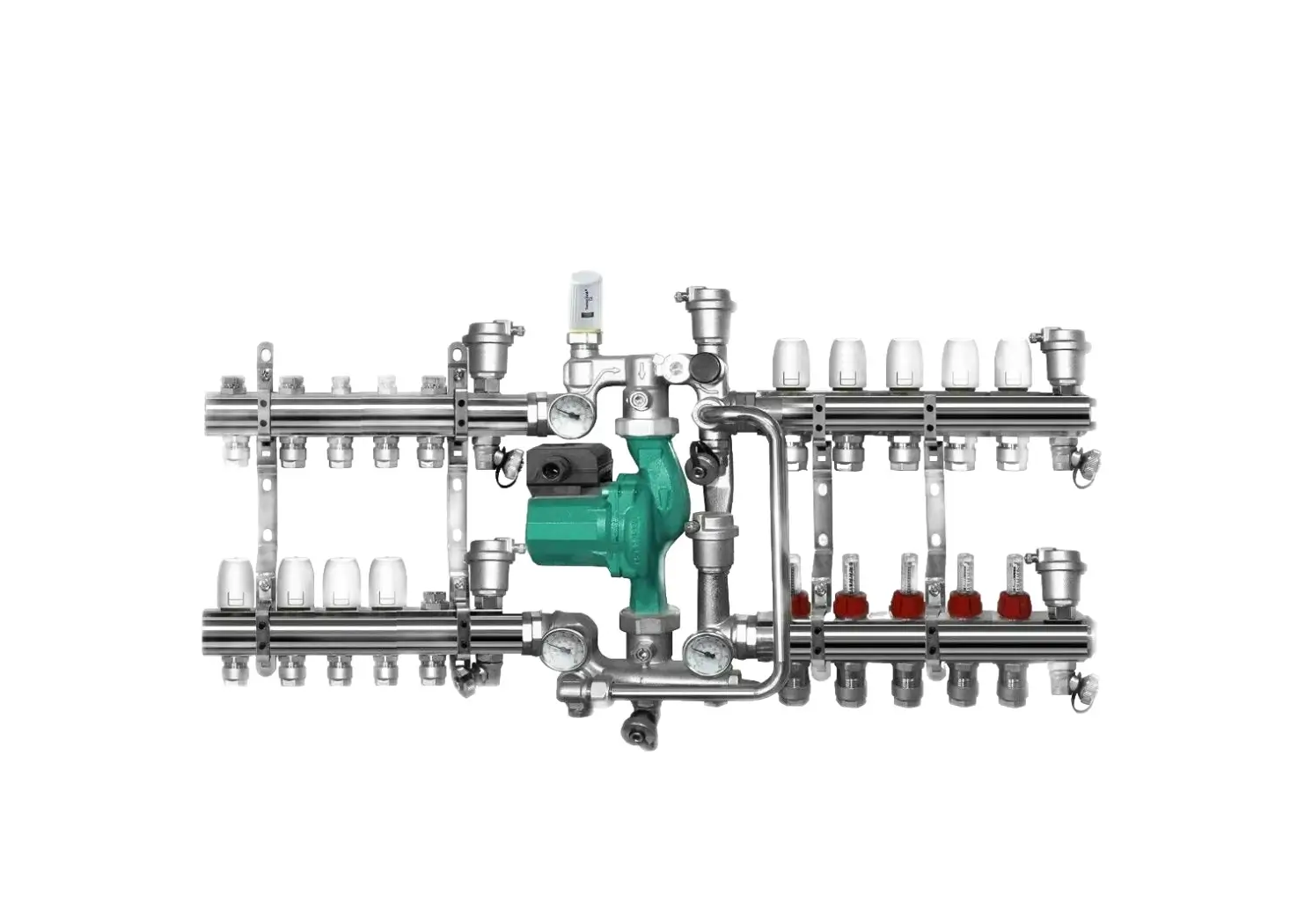

В комбинированной схеме мы разделяем потоки через гидравлический разделитель: радиаторы получают высокотемпературную подачу, а тёплый пол — подмес через насосно-смесительный узел. Гидрострелка выравнивает давление между контурами: котёл работает на одном температурном графике 70-80 °C, а коллектор тёплого пола получает 35-45 °C через трёхходовой клапан с термоголовкой. На объектах в Бишкеке такая развязка встречается в домах 90-120 м², где на первом этаже тёплый пол, а на втором радиаторы. Насосно-смесительный узел ставим сразу после гидрострелки, а монтаж коллекторов отопления ведём на подающей линии радиаторной ветки. Без гидрострелки насосы контуров «тянут» друг у друга теплоноситель, и радиаторы остывают при работающем тёплом полу — это самая частая жалоба после самостоятельной сборки.
Двухэтажный дом: как распределить контуры
В двухэтажном доме мы ставим отдельные узлы на каждый этаж или один узел с балансировкой по стоякам — выбор зависит от длины контуров и доступного давления насоса. Если площадь этажа до 80 м² и контуры укладываются в 60-70 метров, хватает одного коллекторного узла отопления в котельной с парой стояков на второй этаж. При площади от 100 м² на этаж и петлях по 90-110 метров разносим узлы: наверху свой шкаф, внизу свой, каждый со своим циркуляционным насосом и расходомерами. Балансировка контуров в этом случае идёт по каждому этажу отдельно, а не через один общий коллектор. Один узел на два этажа экономит место, но требует насоса с запасом по напору; если контуры длиннее 80-90 метров, лучше разнести узлы — иначе дальние петли не прогреются.
Замена и обслуживание коллекторного узла
Коллекторная гребёнка не вечна: со временем закисает арматура, падает расход по контурам, а корпус теряет герметичность. Разбираем, когда достаточно промывки, а когда нужна полная замена узла.
Когда нужна промывка, а когда замена узла

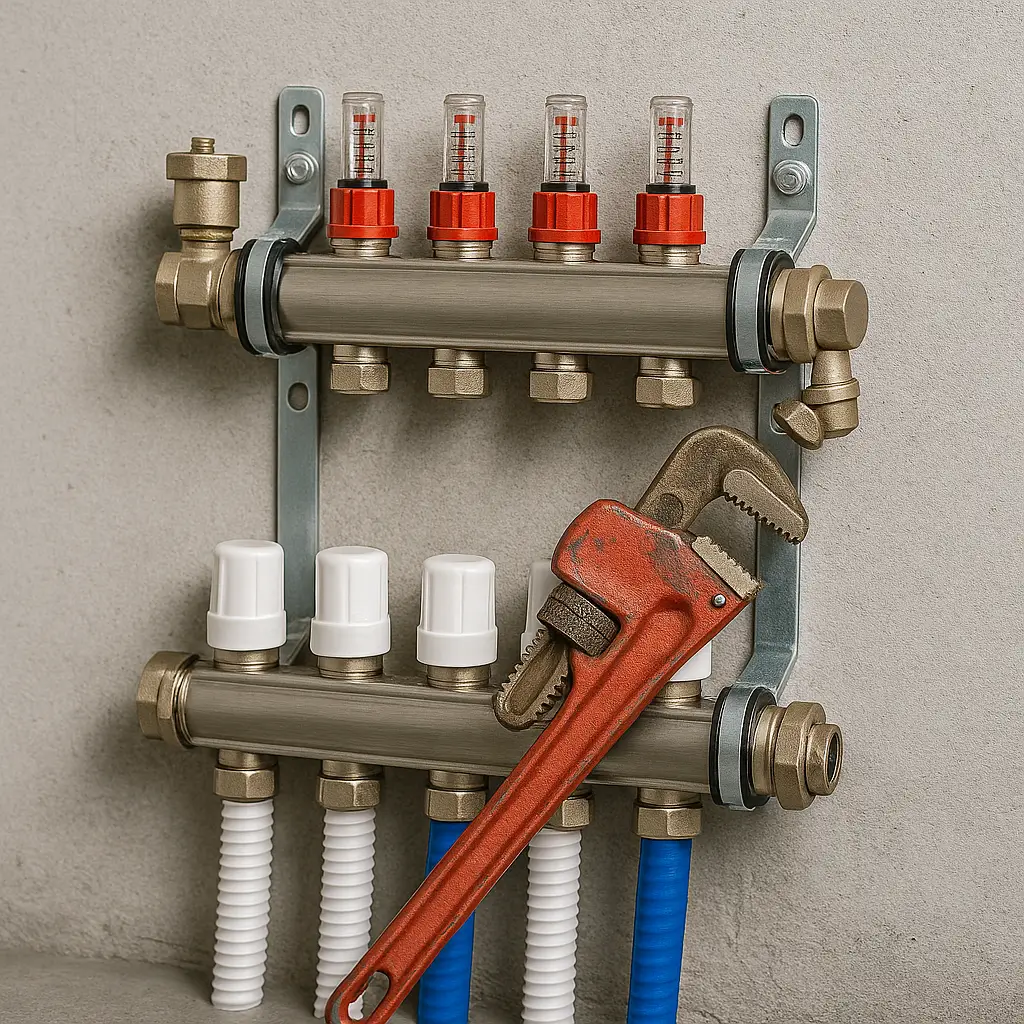

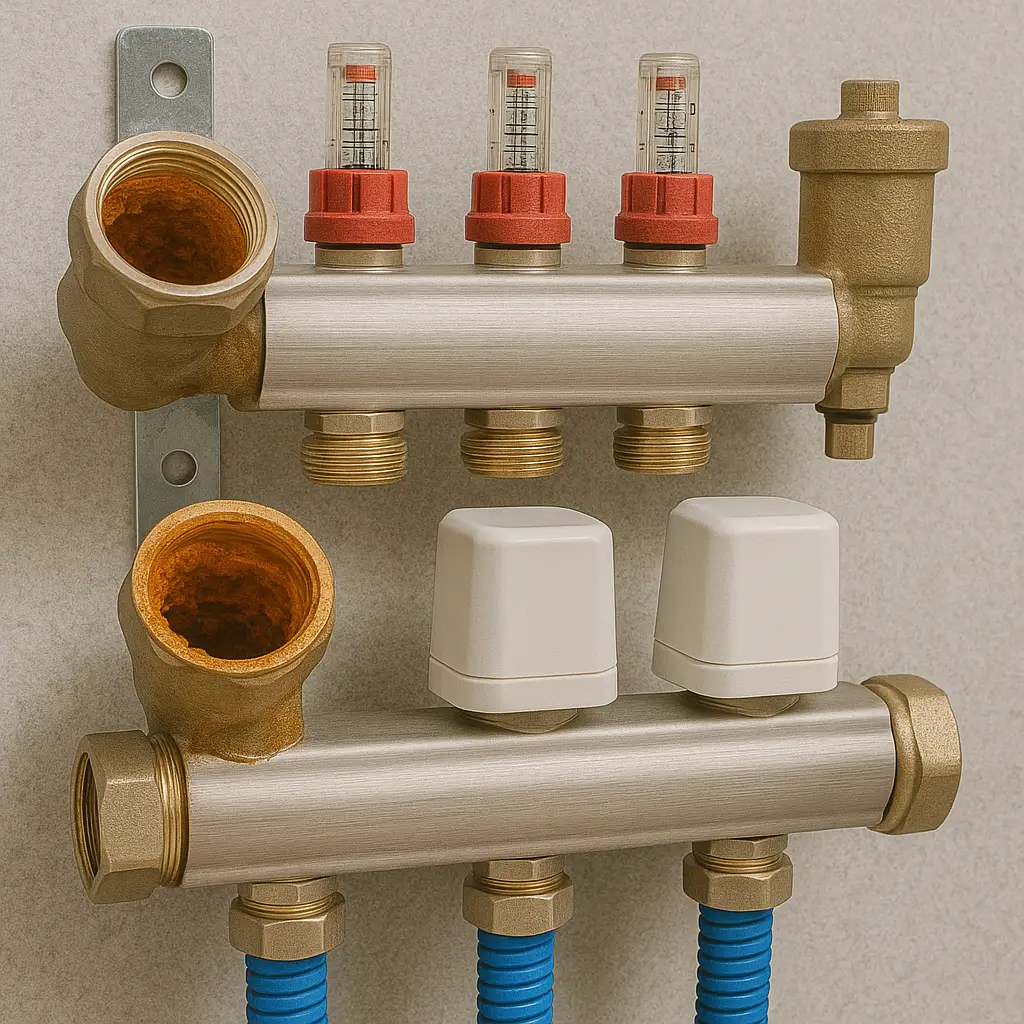

Промывка коллекторного узла помогает, когда гребёнка забилась шламом и контуры греют неравномерно; замена коллекторного узла нужна, если арматура закисла, корпус потекла по резьбе или число контуров перестало соответствовать системе. В бишкекской практике чаще всего меняют узлы из чёрной стали, отработавшие 8-12 сезонов: накипь и шлам скапливаются в шпинделях балансировочных клапанов, расходомеры перестают двигаться, а промывка даёт эффект лишь на 1-2 сезона. Мы начинаем с диагностики: снимаем расходомеры, проверяем ход штоков, оцениваем состояние резьбовых соединений. Если корпус цел и клапаны подвижны — обходимся промывкой и балансировкой контуров. Промывку делают до балансировки: если сначала настроить расходомеры на забитом узле, после промывки настройку придётся повторять полностью. В Eco-Service промывка и замена гребёнки — разные услуги, и мы не предлагаем замену там, где система ещё держит параметры.
Демонтаж старого коллектора и перепайка узла
- Отключение системы: перекрываем подающий и обратный стояки, сливаем теплоноситель в подготовленную ёмкость, чтобы не залить соседей снизу.
- Демонтаж старого коллектора: снимаем гребёнку с кронштейнов, отсоединяем контуры и фиксируем маркировку каждой петли на бирках.
- Перепайка узла: вырезаем участок трубы под новую гребёнку, выполняем перепайку коллекторного узла на PPR или обжимаем PEX-a под размер межосевого расстояния.
- Обвязка коллектора трубами: подключаем контуры к выходам, ставим запорную арматуру и термостатические головки по проекту.
- Опрессовка: проверяем узел давлением до запуска теплоносителя — перед демонтажом фотографируем схему подключения, чтобы восстановить привязку контуров, если маркировка на трубах стёрлась.
Замена гребёнки тёплого пола

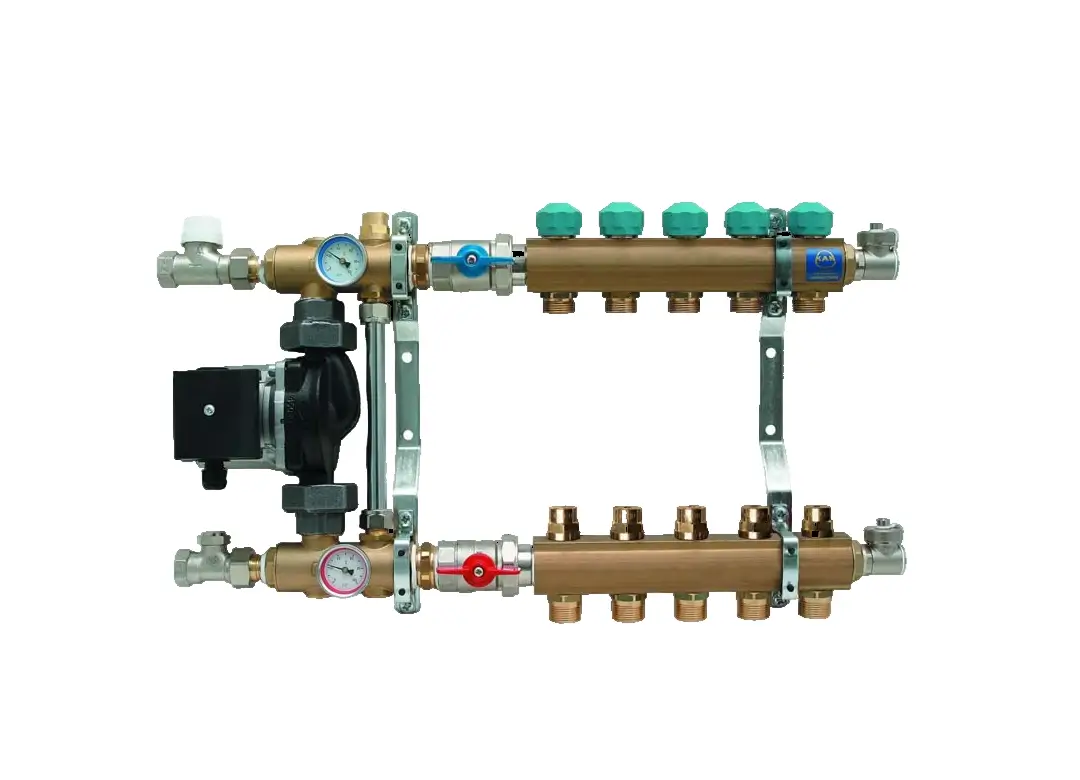

Гребёнку тёплого пола меняют, когда расходомеры перестают регулировать расход или корпус потерял герметичность; мы подбираем гребёнку под существующее число петель и сохраняем насосно-смесительный узел. Коллектор тёплого пола работает в паре с трёхходовым клапаном и циркуляционным насосом, поэтому при замене важно сохранить посадочные размеры: у латунных гребёнок с расходомерами межосевое расстояние стандартное, а у бюджетных стальных моделей встречаются отклонения, из-за которых приходится перепаковывать обвязку. Установка коллектора отопления или его части без проверки смесительного узла часто возвращает ту же неравномерность прогрева, с которой началась замена. Если меняете гребёнку — проверьте состояние насосно-смесительного узла: при закисшем трёхходовом клапане новая гребёнка не решит проблему с температурой контуров.
Гарантия, сроки и как мы работаем
Прямой поставщик услуги: собственный сервисный центр в Бишкеке, очный приём устройств и гарантия 2 года на смонтированный узел и опрессовку. Ниже — что именно покрывает гарантия, сколько занимает сборка и как устроены оплата и связь.
Гарантия 2 года на монтаж и опрессовку
Eco-Service даёт гарантию 2 года на сборку коллекторного узла и опрессовку: если в этот срок появится течь по нашим соединениям или узел не выйдет на проектный режим — устраняем за свой счёт. Гарантия распространяется на резьбовые и прессовые стыки, посадку гребёнки в шкаф, подключение насосно-смесительного узла и результаты опрессовки коллекторного узла давлением. На латунную арматуру и PEX-a трубы действует гарантия 2 года, которую мы передаём клиенту вместе с актом. Обязательства сохраняются при использовании проектной схемы: если после сдачи кто-то перепаял контуры, заменил циркуляционный насос или термостатические головки без согласования, гарантия по этому участку снимается — остальная часть узла остаётся под покрытием. Поэтому любые доработки после пусконаладки узла фиксируйте письменно, даже если меняете одну гайку.
Сроки монтажа и как проходит приём
Монтаж коллекторных узлов в квартире мы выполняем за один-два рабочих дня, а в двухэтажном доме с комбинированной схемой сборка коллектора отопления занимает дольше — точный срок называем после гидравлического расчёта. В собственный сервисный центр в Бишкеке узел можно привезти на сборку и опрессовку, если объект ещё не готов к работам на месте. Реальный срок определяется не объёмом работ, а готовностью объекта: при не залитой стяжке и не выведенных стенах работы переносятся — гребёнку ставят после черновых. Приём очный: мастер осматривает место установки, проверяет закладные под коллекторный шкаф и согласует точку подключения к стояку или котлу. Если стяжка уже залита, а шкаф не заложен, придётся штробить — это добавляет день-два к графику.
Оплата и связь: MBANK, О!Деньги, WhatsApp
- MBANK: основной канал безналичной оплаты сборки и опрессовки, чек приходит в приложение.
- О!Деньги: альтернативный кошелёк для перевода предоплаты за сборку узла и выезд мастера.
- WhatsApp и телефон: консультация до выезда — пришлите фото текущего узла и планировку, скажем, поместится ли коллекторный шкаф.
- 2ГИС и Google Maps: отзывы клиентов по адресу сервисного центра, можно сверить район выезда.
Ошибки при монтаже коллекторных узлов
Большинство проблем с коллекторной разводкой — не заводской брак, а ошибки сборки: неверный подбор насоса, отсутствие балансировки, экономия на опрессовке. Разберём два сценария, которые чаще всего приводят к холодным контурам и вскрытию стяжки.

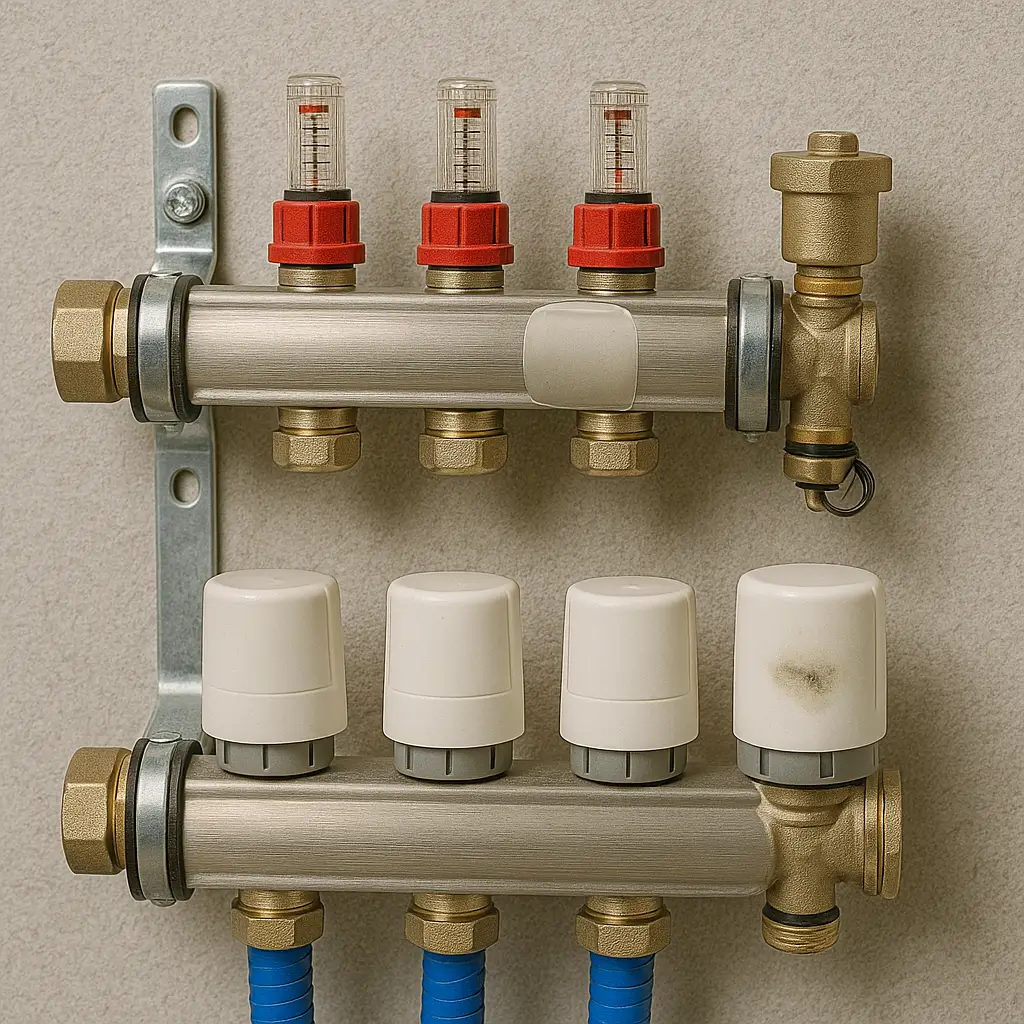

Почему узел не греет: три частые причины
- Насос без запаса по напору: циркуляционный насос берут по номинальному расходу, без сопротивления длинных петель и арматуры — на дальнем контуре расход падает вдвое.
- Отсутствие балансировки контуров: расходомеры выкручены на максимум у всех петель, тепло уходит в короткие ветки, а самые длинные остаются холодными.

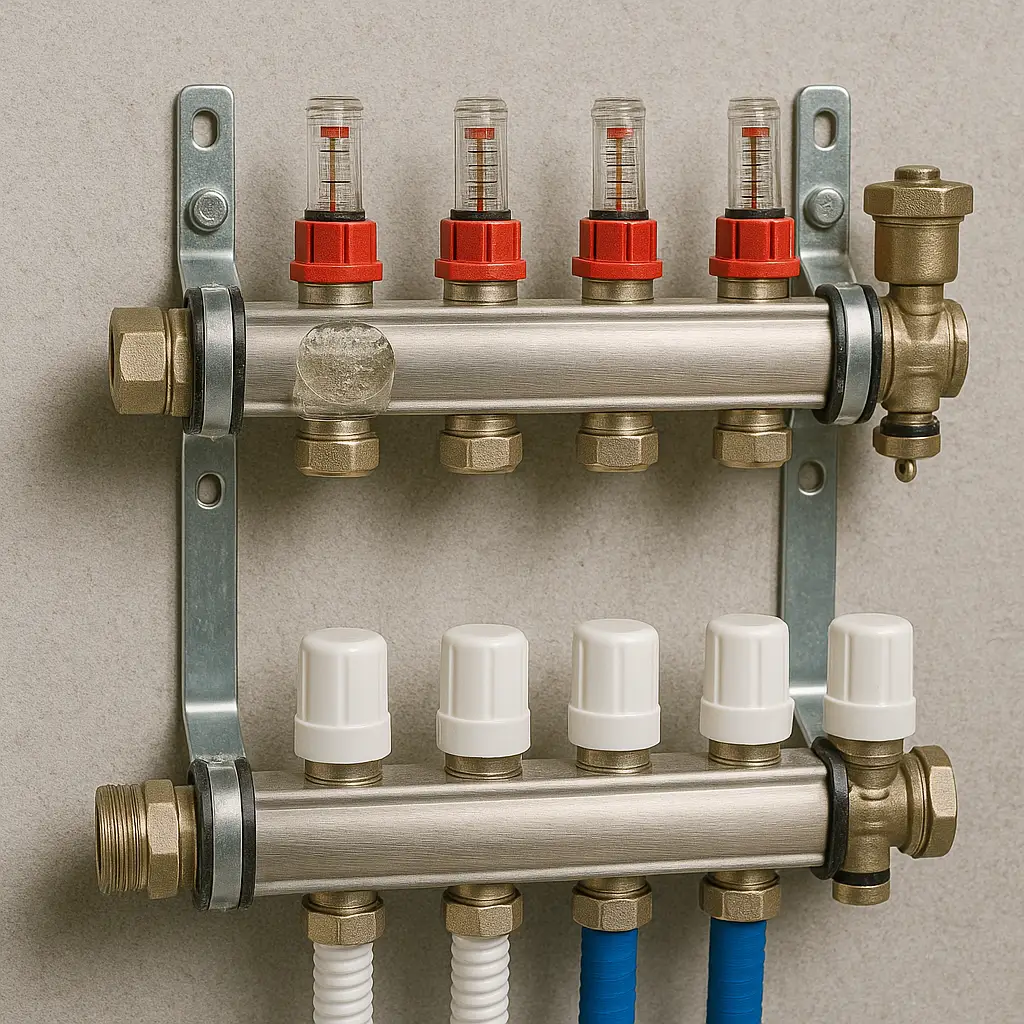

- Воздух в системе после запуска: при заполнении через верхнюю точку пробки стоят в гребёнке и насосно-смесительной группе, поэтому часть петель не прогревается.
- Грязь в теплоносителе: при сборке коллекторов отопления в старом доме без промывки контура окалина забивает сопла расходомеров за один сезон.
- Зауженный проход: латунный коллектор с внутренним сечением 3/4 дюйма на семь и более петель режет поток — на дальних ветках разница температур достигает 8-10 градусов.
Экономия на опрессовке и её последствия

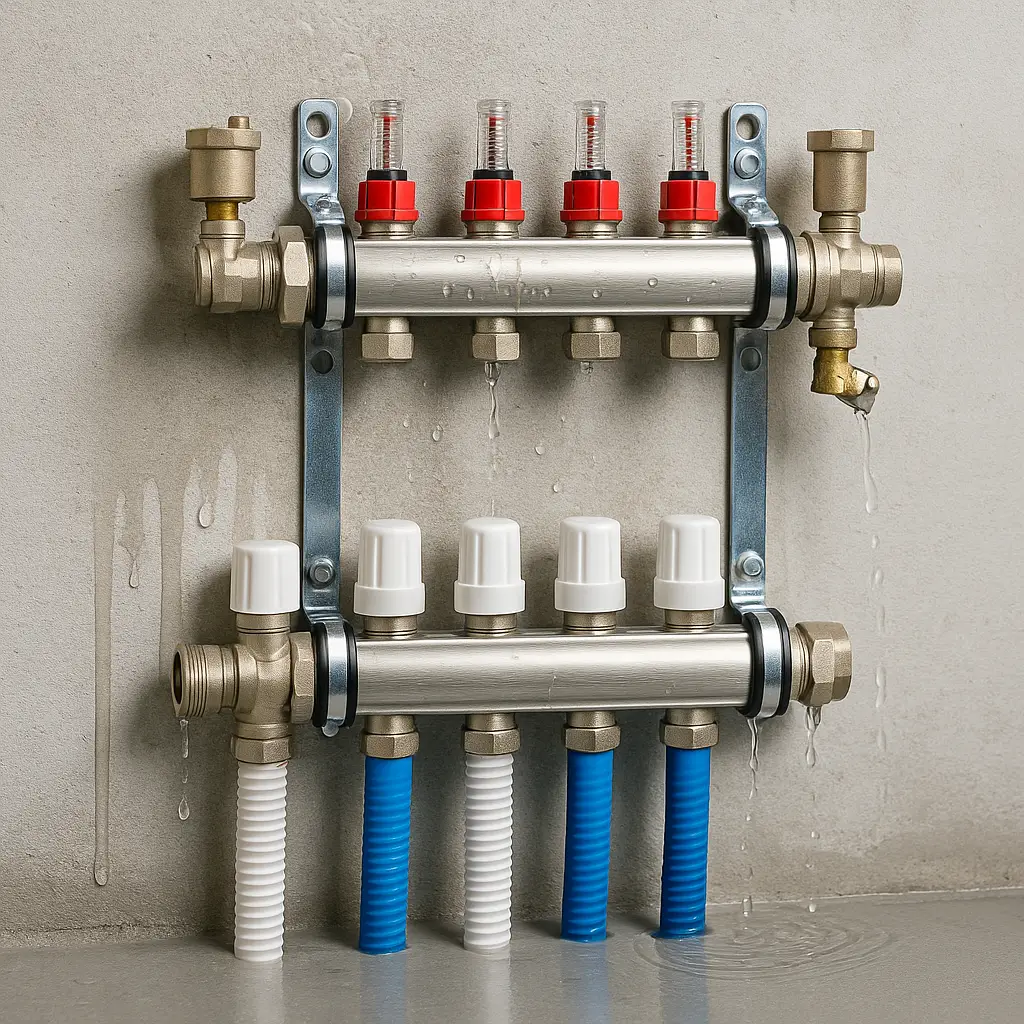

Опрессовка — единственный способ проверить герметичность узла до заливки стяжки; без неё протечка проявится уже под полом, когда ремонт потребует вскрытия покрытия. Монтаж коллекторных узлов часто делают в спешке, и экономия начинается на фитингах: обжимные вместо прессовых, резьба без льна и анаэробного герметика, гребёнка без ревизионного шкафа. Обвязка коллектора трубами из PEX-a с некалиброванным срезом даёт микрозазор в гильзе — под рабочим давлением он проявляется каплей на стыке, а на прогретой системе течь усиливается. Опрессовку делают в два этапа: сразу после сборки и повторно перед пуском — на холодной и на прогретой системе, потому что часть соединений проявляет себя только при рабочей температуре. Если узел собран без манометра на гребёнке, второй этап провести нечем — закладывайте его в схему заранее, иначе скрытая протечка вскроется уже после укладки плитки.
Заключение
Собрали главное, что определяет результат сборки коллекторных узлов: от расчёта и подбора компонентов до пусконаладки. Ниже — выводы, которые стоит держать в голове перед началом работ на объекте в Бишкеке.
Главные выводы
- Схема под объект: коллекторный узел собирается под конкретную систему — набор компонентов для радиаторов, тёплого пола и водоснабжения различается, и универсальной гребёнки тут не бывает.
- Гидравлический расчёт: именно он определяет число контуров и диаметр гребёнки; без расчёта узел работает с перегрузкой насоса или вхолостую, не выдавая проектную теплоотдачу.
- Опрессовка и балансировка: обязательные этапы — первая подтверждает герметичность под давлением, вторая выводит каждый контур на проектный расход, без них система греет неравномерно.
- Промывка или замена: промывка восстанавливает забитый узел, а замена нужна при закисшей арматуре или несоответствии числа контуров текущей системе.
- Причины проблем с прогревом: чаще всего это подбор насоса, отсутствие балансировки или воздух в контурах, а не брак оборудования — диагностику начинают с этих трёх пунктов.
